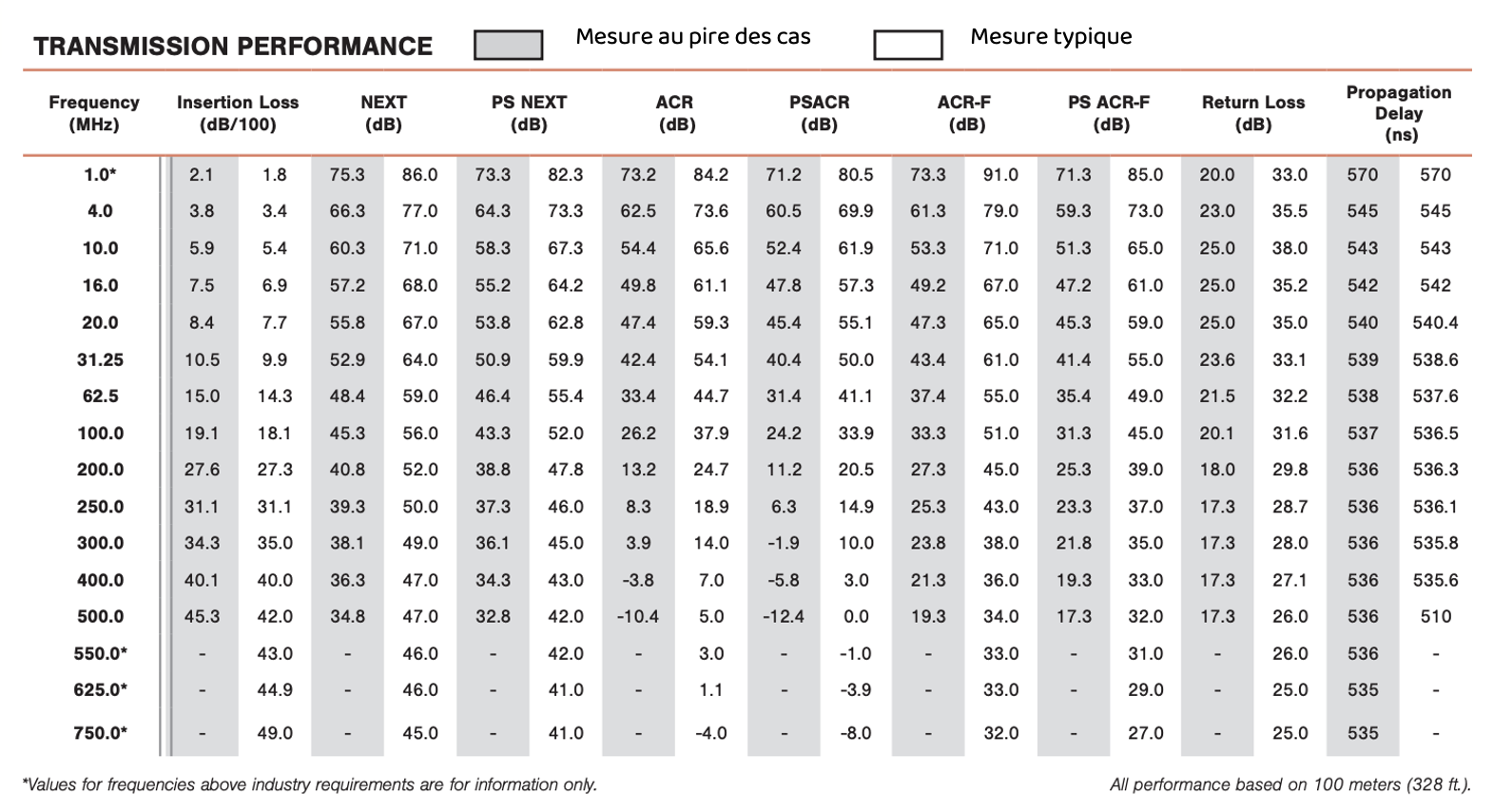

Les câbles blindés de catégorie 6A prennent en charge des performances de canal dépassant les exigences ANSI/TIA-568-C.2 et ISO/IEC 11801 Classe EA.
Lorsqu’ils sont combiné avec la connectivité blindée avec circuits imprimés intégrés 6A, le résultat est un canal capable de prendre en charge un fonctionnement 10GBASE-T sur des topologies à 4 connecteurs de 100 mètres.
De plus, la construction blindée garantit une diaphonie extraterrestre pratiquement nulle.
Les câbles blindés de catégorie 6A prennent en charge des performances de canal dépassant les exigences ANSI/TIA-568-C.2 et ISO/IEC 11801 Classe EA.
Lorsqu’ils sont combiné avec la connectivité blindée avec circuits imprimés intégrés 6A, le résultat est un canal capable de prendre en charge un fonctionnement 10GBASE-T sur des topologies à 4 connecteurs de 100 mètres.
De plus, la construction blindée garantit une diaphonie extraterrestre pratiquement nulle.
Le système de câblage de catégorie 6A prend en charge les applications IP émergentes et convergentes telles que la voix sur IP (VoIP), la vidéo IP, l’alimentation à distance et les futures applications 10 gigabits.
Ces câbles sont parfaitement adaptés pour prendre en charge tous les niveaux d’alimentation par Ethernet avec une température de fonctionnement étendue à 75 °C et des caractéristiques de dissipation thermique améliorées.
Les options de construction de câble incluent F/UTP, F/FTP, S/FTP et U/FTP.
Proposez en 3 longueurs au choix : 305, 550 ou 1000 ML
| Critère | Catégorie 6 | Catégorie 6A |
|---|---|---|
| Fréquence maximale | 250 MHz | 500 MHz |
| 1 Gb/s | Jusqu’à 100 m | Jusqu’à 100 m |
| 10 Gb/s | Possible sur distance limitée | Jusqu’à 100 m |
| 10GBASE-T à 100 m | ❌ Non garanti | ✅ Oui |
| Diaphonie | Bonne | Meilleure, notamment entre câbles |
| Diamètre du câble | Généralement plus faible | Généralement plus important |
| Coût | € | €€ |
| Usage typique | Réseaux courants | Réseaux performants / évolutifs |
En résumé :
U = Unshielded
Il n’y a aucun blindage métallique, ni autour du câble ni autour des paires.
F = Foil
Il existe un blindage général en feuille métallique, mais les paires ne sont pas blindées individuellement.
C’est différent.
Il n’y a pas de blindage général, mais chaque paire possède son propre écran métallique.
| Désignation | Blindage général | Blindage de chaque paire | Description |
|---|---|---|---|
| UTP ou U/UTP | ❌ Aucun | ❌ Aucun | Paires non blindées |
| F/UTP | ✅ Feuille métallique | ❌ Aucun | Blindage général autour des 4 paires |
| U/FTP | ❌ Aucun | ✅ Feuille métallique sur chaque paire | Chaque paire est blindée individuellement |
| S/FTP | ✅ Tresse métallique | ✅ Feuille métallique sur chaque paire | Double niveau de blindage |
C’est probablement la précaution mécanique la plus importante. Il ne faut jamais plier brutalement le cordon, créer un angle vif ou l’écraser derrière une baie/rack.
Pour un câble fixe Cat. 7, la norme IEC 61156-6 indique un rayon de courbure installé d’au moins 4 fois le diamètre extérieur du câble.
Mais la valeur à retenir en pratique est celle donnée par le fabricant du cordon, qui peut être plus contraignante.
Par exemple, un câble S/FTP Cat. 7 de diamètre 7,7 mm peut être spécifié à :
Conseil : Lorsque le fabricant ne donne pas de valeur spécifique, mieux vaut prévoir une courbure généreuse plutôt que de travailler à la limite théorique.
Lors du raccordement ou du déplacement d’une baie :
A éviter : Tirer sur le cordon en saisissant la fiche RJ45. La traction doit être exercée sur le câble, avec une courbure progressive, et non directement sur la fiche.
C’est particulièrement important avec les cordons comportant un blindage métallique et des connecteurs blindés, car une traction répétée peut détériorer la terminaison.
C’est une particularité essentielle du S/FTP. Le blindage doit idéalement être continu : tresse + écrans des paires → connecteur blindé → port/prise compatible → équipement.
Le blindage ne doit donc pas être interrompu arbitrairement.
Dans les environnements fortement perturbés électromagnétiquement, les règles de câblage recommandent notamment de maintenir le blindage correctement raccordé à la terre et de conserver des connexions de blindage aussi courtes que possible.

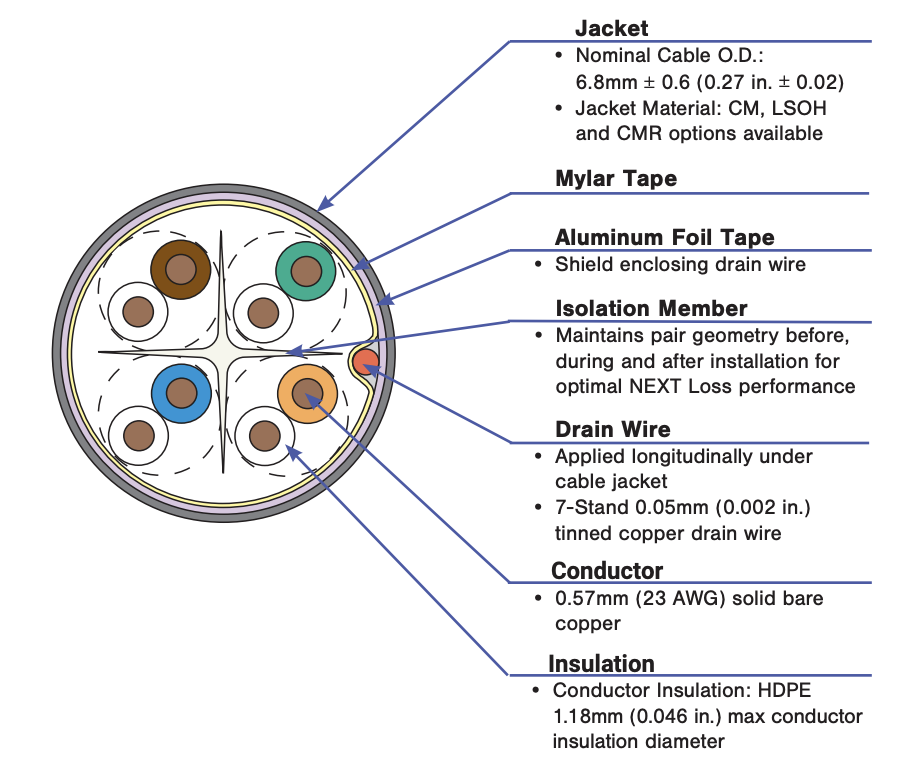

• UTP, 4-Pair
• CM, CMR and LSOH jacket types available
• Center isolation member maintains pair geometry for optimal NEXT performance
• Insulation on CM: High Density Polyethylen
• ISO/IEC 11801-1 Ed 1.0 (Class E)
• IEC 61156-5:2009 (Category 6)
• ANSI/TIA-568.2-D (Category 6)
• UL CMR and CSA FT4
• UL CM, IEC 60332-1, EN 50399 Class Eca
• LSOH: IEC 60332-1, IEC 60332-3-22, IEC 60754, IEC 61034, and EN 5039 Class Dcas2d2a1
• IEEE 802.3af (Type 1 PoE)
• IEEE 802.3at (Type 2 PoE)
• IEEE 802.3bt (Type 3 PoE)
• IEEE 802.3bt (Type 4 PoE)
• Power over HDBaseT (PoH)
