Faites-vous accompagner par notre référent qui saura vous poser les bonnes questions et déterminez avec lui le panneau de brassage à la fois adapté à vos contraintes de brassage, à vos référentiels, à son évolutivité et aussi à son accessibilité et exploitabilité.

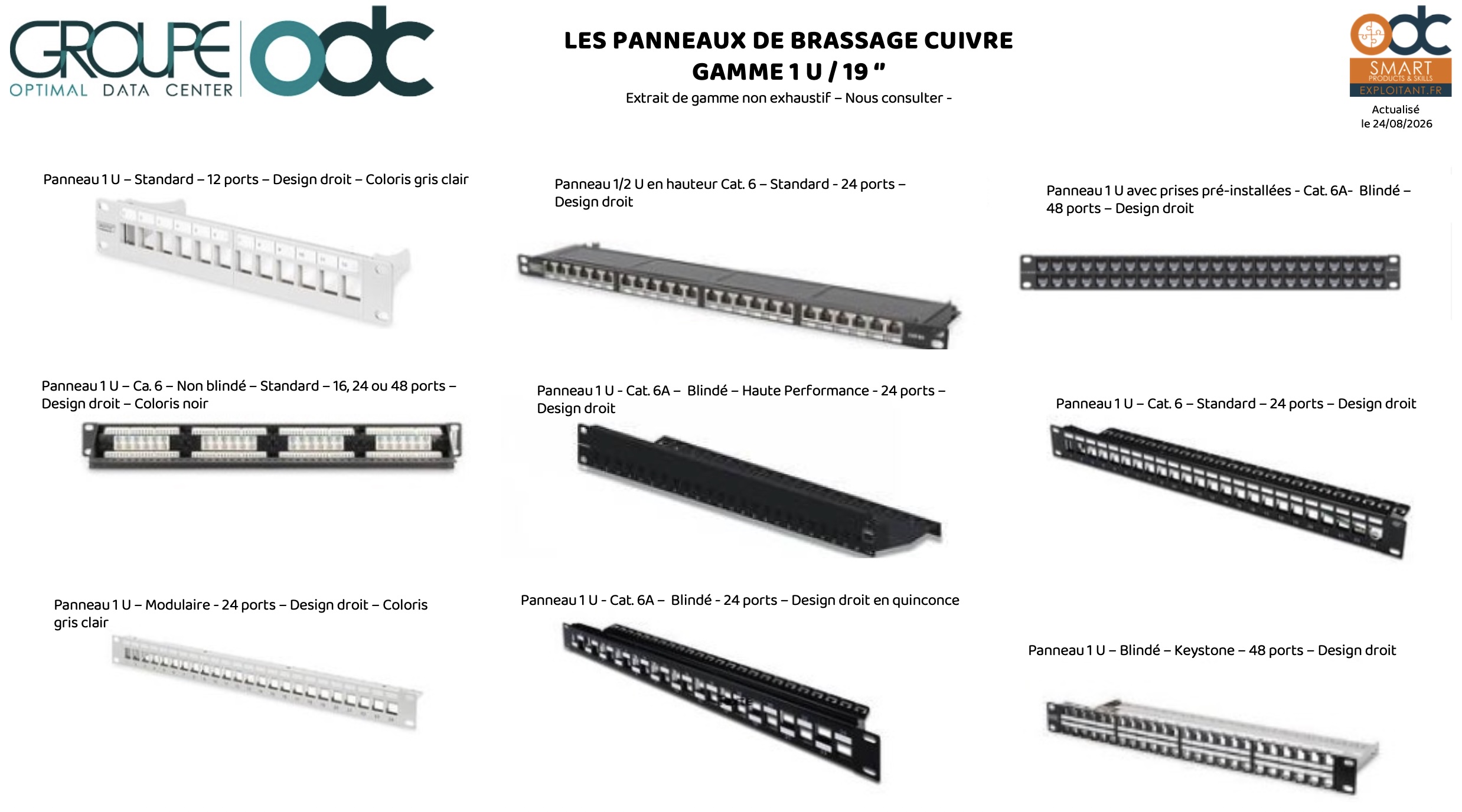

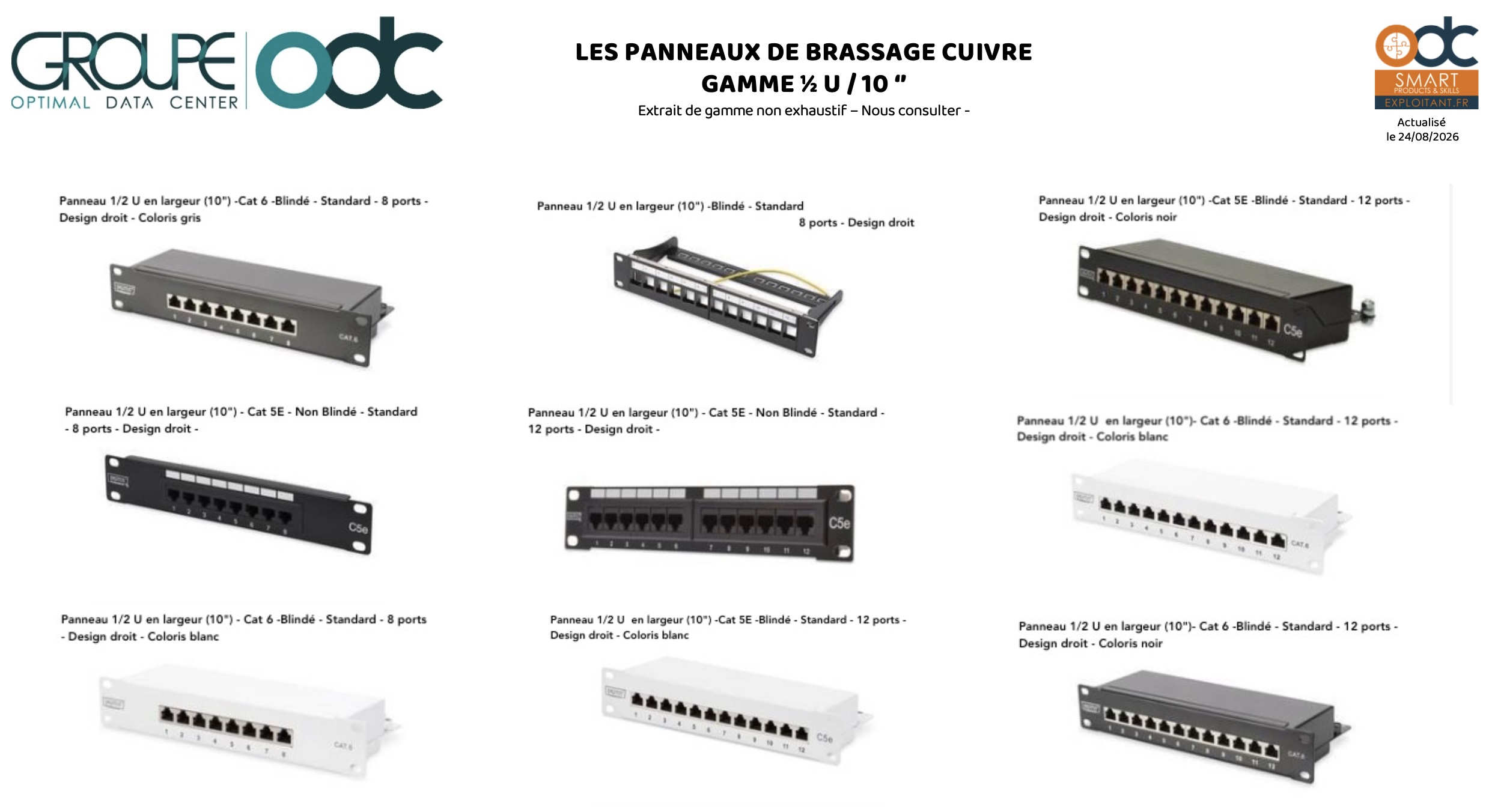

De nombreux critères entrent en effet en ligne de compte dans ce choix et les gammes de notre partenaire ainsi que ses très nombreuses références sauront répondre à la plupart des cas de figure :

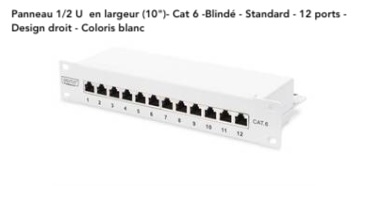

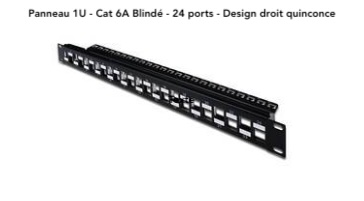

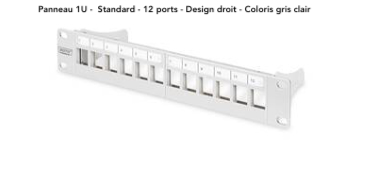

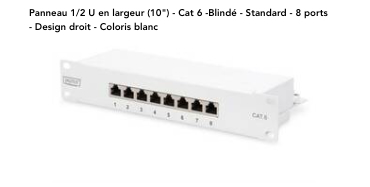

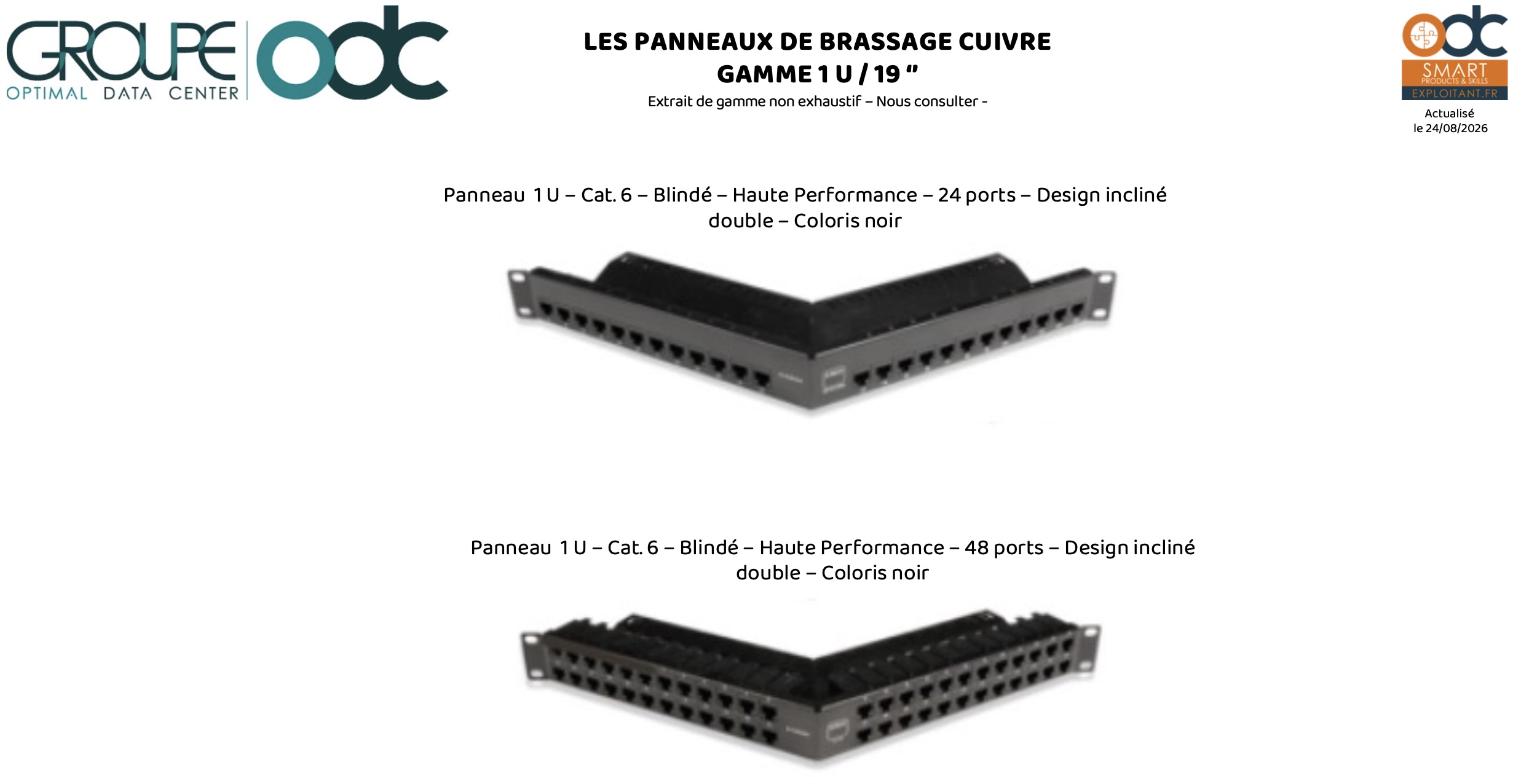

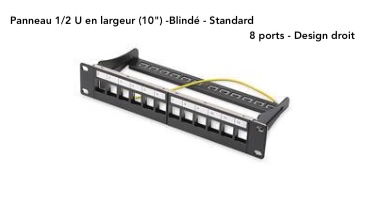

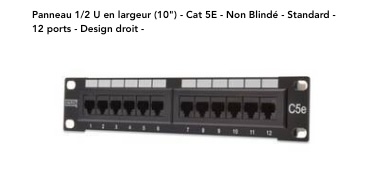

Rien ne doit être laissé au hasard !
Faites-vous accompagner par notre référent qui saura vous poser les bonnes questions et déterminez avec lui le panneau de brassage à la fois adapté à vos contraintes de brassage, à vos référentiels, à son évolutivité et aussi à son accessibilité et exploitabilité.
De nombreux critères entrent en effet en ligne de compte dans ce choix et les gammes de notre partenaire ainsi que ses très nombreuses références sauront répondre à la plupart des cas de figure :
Rien ne doit être laissé au hasard !
Appelez nous, décrivez-nous les domaines d’applications, vos contextes, contraintes et standards et laissez-nous vous orienter vers le meilleur rapport prix / performance / Evolutivité / Exploitabilité …

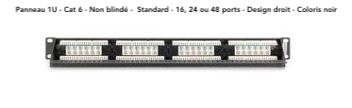

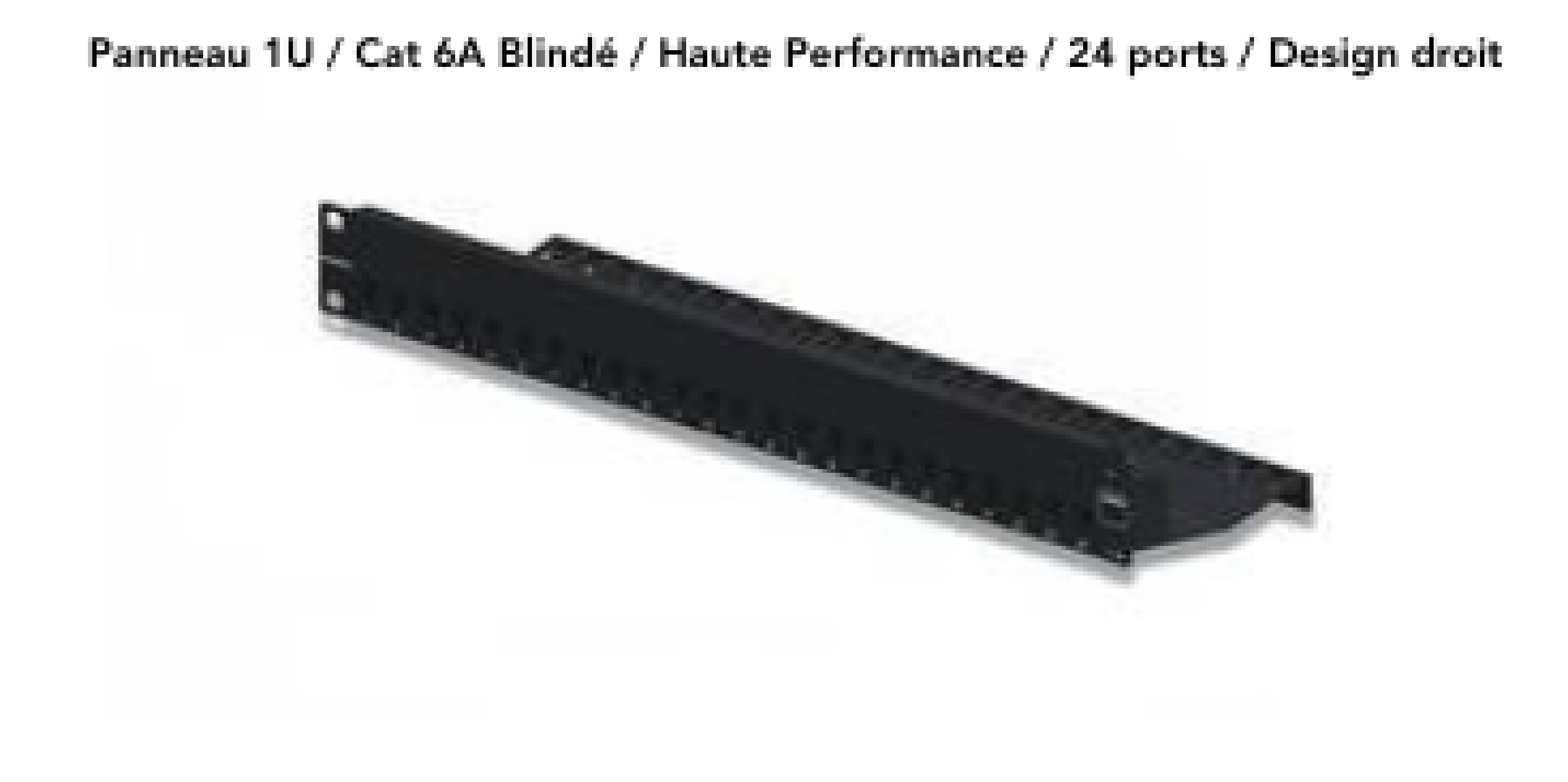

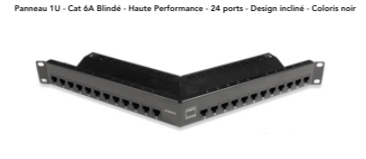

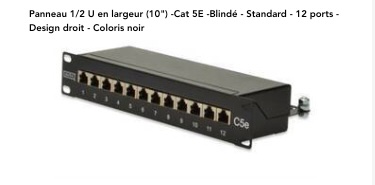

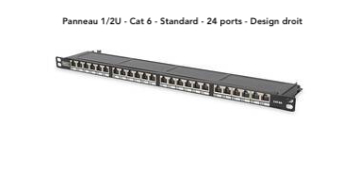

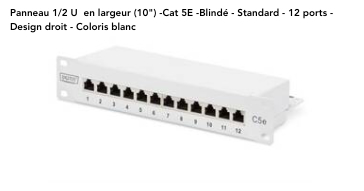

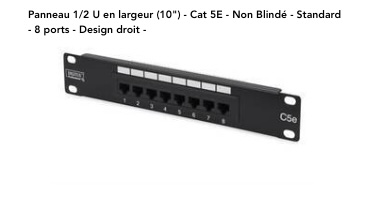

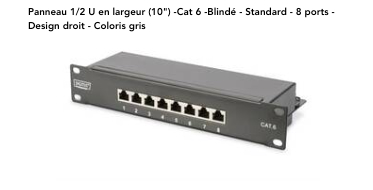

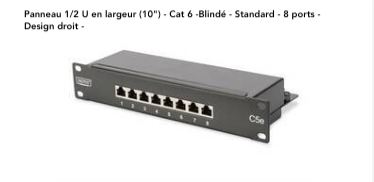

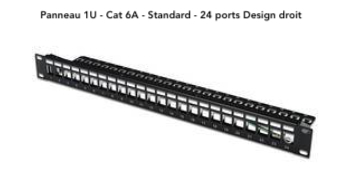

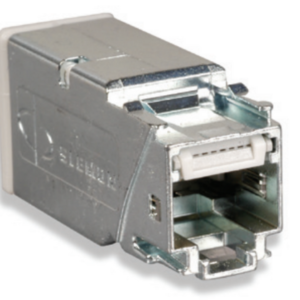

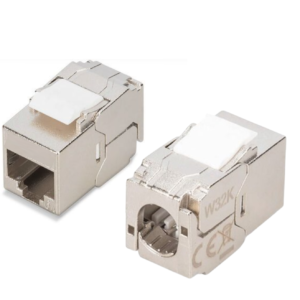

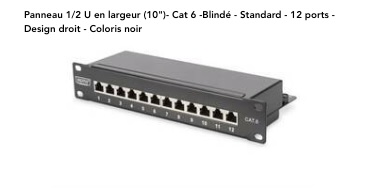

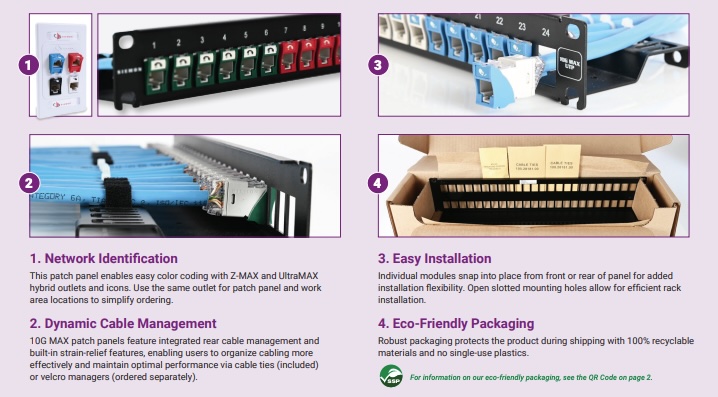

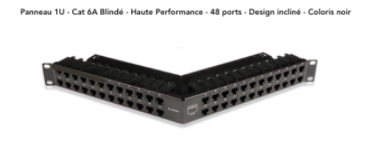

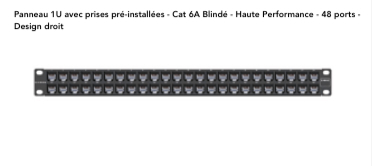

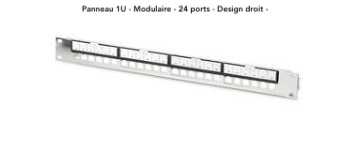

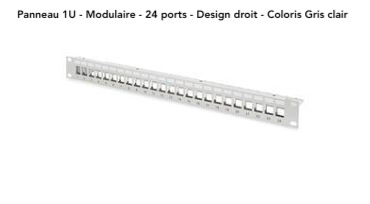

| Critère | Points à vérifier | Recommandation |
|---|---|---|
| Catégorie | Cat. 5e, 6, 6A, 7/7A, 8.1 | Choisir une catégorie au moins égale à celle du lien permanent |
| Classe de performance | Classe D, E, EA, F, FA, I | Pour Cat. 6A → Classe EA ; Cat. 8.1 → Classe I |
| Nombre de ports | 12, 24, 48 ports principalement | 24 ports = format très courant en baie 19″ |
| Format | 19″, hauteur 1U ou 2U | Privilégier 24 ports / 1U pour optimiser l’espace |
| Type de connectique | RJ45, modules, Keystone | RJ45 intégré ou modules interchangeables selon besoin |
| Blindage | UTP, F/UTP, U/FTP, F/FTP, S/FTP | Le panneau doit être compatible avec le niveau de blindage du câblage |
| Raccordement arrière | IDC / LSA / 110 | Vérifier l’outil de raccordement nécessaire |
| Schéma de câblage | T568A / T568B | T568B très courant en environnement professionnel ; surtout assurer la cohérence |
| Compatibilité câble | AWG, diamètre extérieur, type de conducteur | Vérifier la plage AWG et le diamètre admissible |
| Gestion des câbles | Passe-câbles, peigne, support arrière | Important pour éviter traction et rayon de courbure excessif |
| Repérage | Étiquettes, numérotation, porte-étiquettes | Privilégier un repérage permanent et lisible |
| Mise à la terre | Pour panneaux blindés | Vérifier la continuité de masse et le raccordement au réseau de terre |
| Fixation | Équerres 19″, visserie | Vérifier la présence et la qualité de la visserie |
| Densité | Nombre de ports/U | 24 ports/U constitue un bon compromis |
| Évolutivité | Modules remplaçables ou ports fixes | Modules intéressants pour les installations évolutives |
| Conformité | ISO/IEC, EN, TIA selon marché | Vérifier les normes revendiquées par le fabricant |
Il ne faut pas choisir le panneau uniquement en fonction de la catégorie du câble. Il faut rechercher la cohérence de l’ensemble :

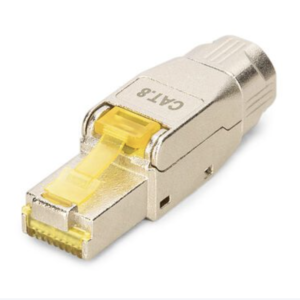

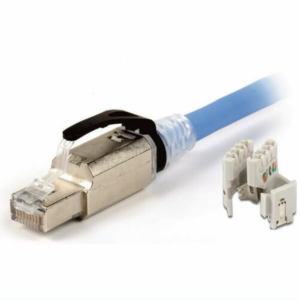

Câble permanent → panneau → cordon → connecteur RJ45 → prise → équipement actif
Par exemple, pour une infrastructure Catégorie 6A / Classe EA, il est préférable que les différents composants soient eux-mêmes spécifiés Cat. 6A / Classe EA.
Selon les fiches produits détaillées qui vous seront envoyées à suivre l’entretien de qualification du besoin
Une organisation fréquente est :
Panneau cuivre → guide-câbles → équipements actifs
Cela facilite énormément les opérations de brassage.
Entre le panneau et les switches, prévoir idéalement un guide-câbles horizontal.
Exemple :
Panneau 24 ports
↓
Guide-câbles 1U
↓
Switch 24/48 ports
Cela évite que les cordons pendent devant les ports ou bloquent la ventilation.
C’est particulièrement important avec les câbles blindés et les câbles de catégories élevées.
Éviter :
Le rayon minimal doit être celui spécifié par le fabricant du câble.
Avec un panneau 24 ports, il faut prévoir suffisamment d’espace derrière celui-ci pour :
C’est particulièrement important avec les câbles Cat. 6A et supérieurs, souvent plus volumineux.
Pour une installation blindée :
câble blindé → panneau blindé → cordon blindé → équipement
Choisir un schéma et s’y tenir : T568A ou T568B
Le problème n’est généralement pas le choix entre A et B mais l’incohérence entre les deux extrémités.
Dans une infrastructure professionnelle, le choix doit être documenté dans le dossier de câblage.
Exemple : Câble Cat. 6A + panneau Cat. 6 + connecteur Cat. 6A
→ L’ensemble ne doit pas être présenté comme une liaison Cat. 6A pleinement homogène.
Pour une nouvelle installation, il est préférable de constituer une chaîne homogène.
