Connecteur RJ45 Cat. 6A Femelle – Keystone – Haute performance – Noir ou Blanc – Plate ou Angulaire

Le connecteur Haute Performance blindé offre les meilleures performances de la catégorie 6A.
Ses caractéristiques innovantes accélèrent et simplifient la terminaison.
Les prises blindées Haute Performance sont proposées en version hybride (plate et angulaire en une seule référence), en version keystone et en version pour montage sur panneau.
Le profil compact permet de supporter jusqu’à 48 ports.
En plus de la version normale, la prise blindée brevetée Haute Performance Catégorie 6A offre un design plus court et compact et la possibilité de terminer le câble à un angle de 45 degrés, tout en maintenant un rayon de courbure correct du câble.

Devis personnalisé après Visio ou RDV sur site

Courants forts / Courants faible / Câblage / Connectivité

Connecteur RJ45 Cat. 6A Femelle – Keystone – Haute performance – Noir ou Blanc – Plate ou Angulaire

Le connecteur Haute Performance blindé offre les meilleures performances de la catégorie 6A.
Ses caractéristiques innovantes accélèrent et simplifient la terminaison.
Les prises blindées Haute Performance sont proposées en version hybride (plate et angulaire en une seule référence), en version keystone et en version pour montage sur panneau.
Le profil compact permet de supporter jusqu’à 48 ports.
En plus de la version normale, la prise blindée brevetée Haute Performance Catégorie 6A offre un design plus court et compact et la possibilité de terminer le câble à un angle de 45 degrés, tout en maintenant un rayon de courbure correct du câble.

Devis personnalisé après Visio ou RDV sur site

Le connecteur blindé Haute Performance offre les meilleures performances de la catégorie 6A.
Ses caractéristiques innovantes accélèrent et simplifient la terminaison.
Les prises blindées Haute Performance sont proposées en version hybride (plate et angulaire en une seule référence), en version keystone et en version pour montage sur panneau.
Le profil compact permet de supporter jusqu’à 48 ports.

Ces connecteurs blindés de CAT 6A sauront facilement s’intégrer dans vos projets de câblage avec leurs normes orientées vers l’avenir et leur qualité haut de gamme pour votre réseau.

Finition et options :

Blanc OU Noir
Plate OU angulaire
Sans volet
Keystone

PERFORMANCE SPECIFICATIONS

ELECTRICAL

Contact Resistance 20 mΩ Input to Ouput Resistance 200 mΩ Min.
Dielectric Withstand Voltage (contact to contact) 1000 V DC or AC peak Min.
Dielectric Withstand Voltage 1500 V DC or AC peak
Insulation Resistance 500 mΩ
Compatibility Backwards to cat 5e and cat 6 Current Rating 1.5 A
PoE Suitable for PoE Type 1,2,3,4 and PoH

MECHANICAL – GENERAL

Operating Temperature -10 to 60 °C (14 to 140 °F)
Flammability Rating UL 94 V-0
Green Features RoHS, lead-free, halogen-free, PVC free Housing
Material Zinc die cast
Contact Materials Copper alloy, plated with 50 micro inches (1.27 micron) minimum thick gold or equivalent at contact interface
Plastic Materials Flame retardant themoplastic
Dimensions (LxWxH) 41.2×14.5×21.1mm (1.6x.570x.832 in.)
Shield 360 degree enclosure

MECHANICAL – JACK

Number of Plug
Insertion Cycles 2500 Minimum
Plug Retention Force 50N (11.24 lbf)
Plug Compatibility Compatible with RJ45 (8-position)

MECHANICAL – TERMINATION

Wire Size Range (nominal) 22-26 AWG solid and stranded
Wire Insulation Diameter Range (max) 1.48mm (0.058 in.)
Conductor OD Size (max) 0.60mm (0.023 in.)
Cable OD (max) 9mm (0.354 in.)
Reterminations 5
Wiring T568A/B

Conseils pour le raccordement d’un connecteur RJ45 en catégorie 6 :

Pour un câble ou cordon Cat. 6A, le raccordement RJ45 doit respecter le schéma T568B est le plus couramment utilisé.

Broche	Conducteur	Paire
1	Blanc/Orange	Paire 2
2	Orange	Paire 2
3	Blanc/Vert	Paire 3
4	Bleu	Paire 1
5	Blanc/Bleu	Paire 1
6	Vert	Paire 3
7	Blanc/Marron	Paire 4
8	Marron	Paire 4

Conseils spécifiques à la Cat. 6A

Conserver les paires torsadées le plus près possible du connecteur.
Limiter fortement le détorsadage des conducteurs.
Utiliser un connecteur RJ45 spécifiquement prévu pour Cat. 6A.
Respecter le type de blindage du câble : U/UTP, F/UTP, U/FTP, F/FTP, etc.
Avec un câble blindé, assurer une continuité électrique du blindage jusqu’au connecteur.
Ne pas écraser ou déformer les paires lors de l’insertion.
Respecter le rayon de courbure du câble.
Maintenir la gaine extérieure au plus près de la zone de terminaison.
Éviter toute proximité prolongée avec les câbles de puissance.
Après raccordement, effectuer au minimum un test wiremap + continuité ; pour une installation professionnelle, réaliser une certification Cat. 6A du lien.

Point essentiel

La Cat. 6A permet notamment les transmissions 10 Gb/s jusqu’à 100 m dans une installation conforme. Pour conserver cette performance, il faut que l’ensemble du lien soit cohérent en catégorie et correctement installé.

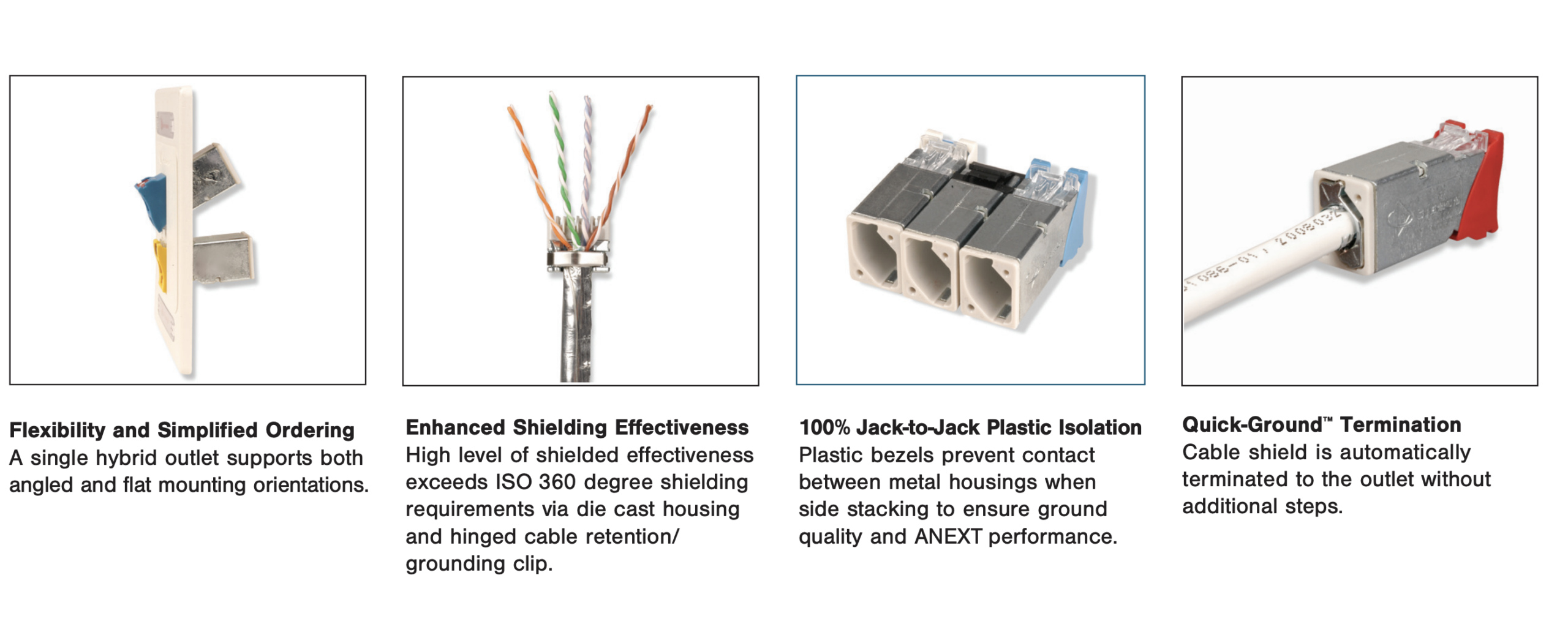

Les éléments différenciants de cette connectique Haute Performance

Download

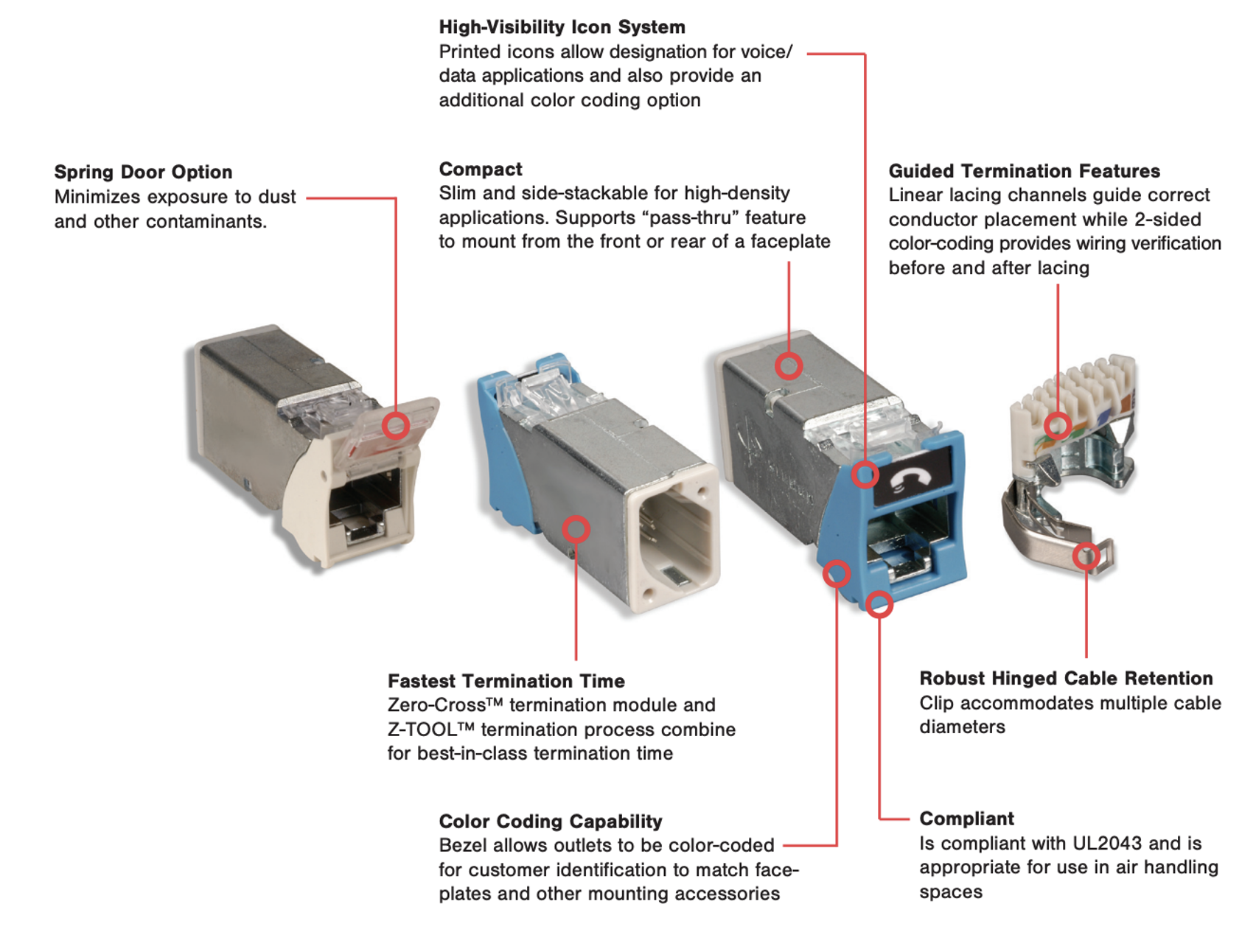

Zoom sur les caractéristiques

Download
