Courants forts / Courants faible / Câblage / Connectivité

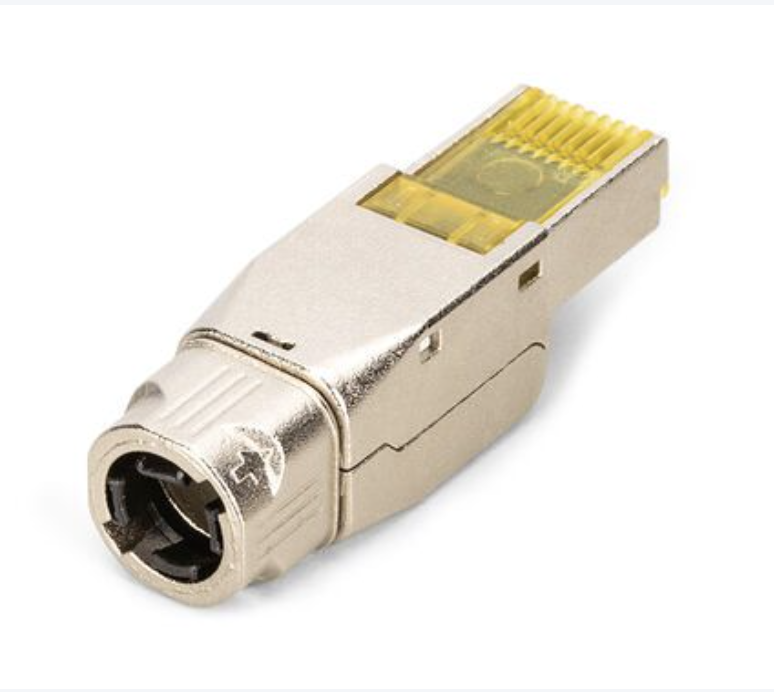

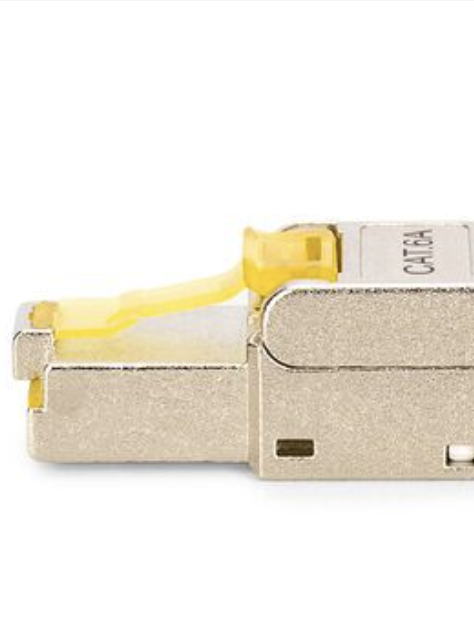

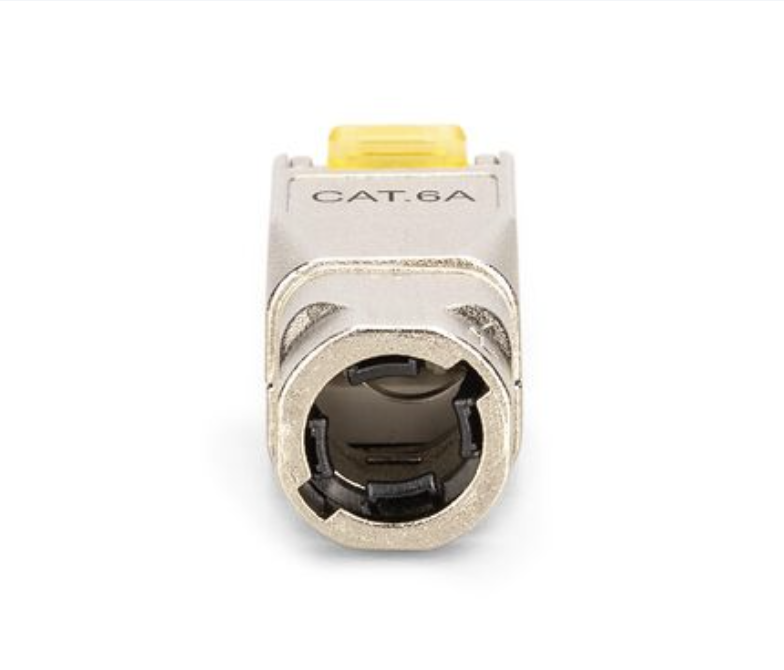

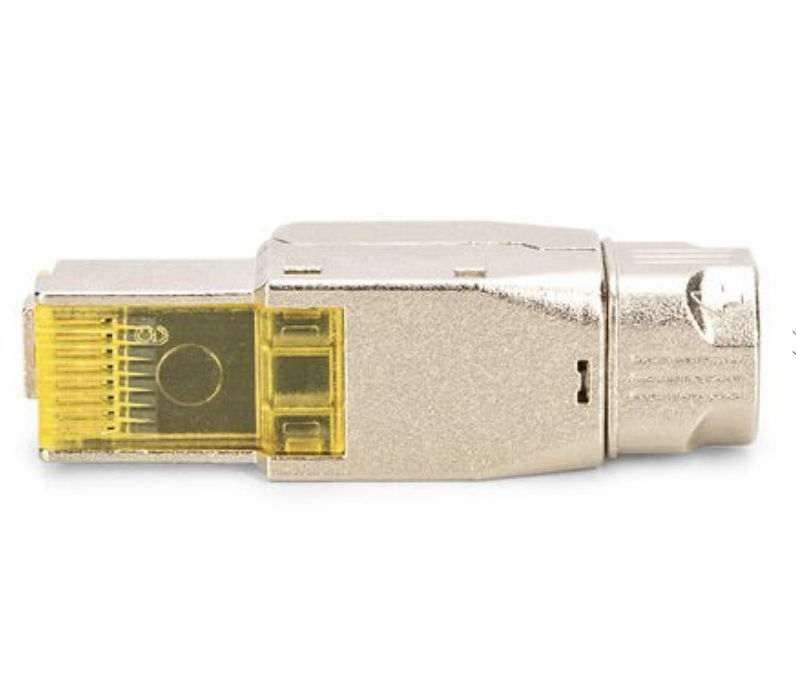

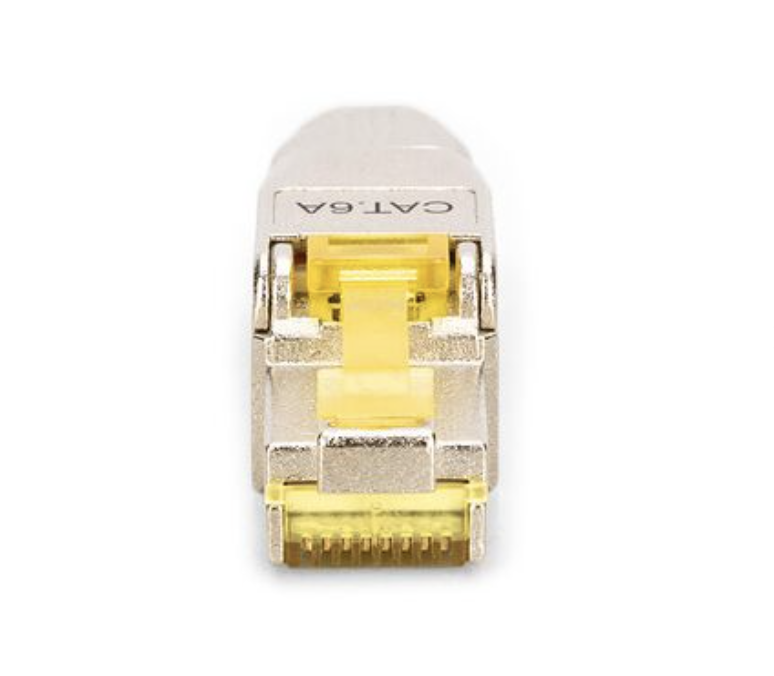

Connecteur RJ45 Cat. 6A Mâle – Montage sans outil

Ce connecteur Cat. 6a pour montage sur site est un connecteur RJ45 moderne et de haute qualité, qui se caractérise non seulement par sa facilité d’utilisation, mais aussi par sa fiabilité et son gain de temps pour les installateurs sur le terrain quelle que soit l’application.Le montage rapide s’effectue en seulement 60 secondes sans outils spéciaux.
Son incroyable polyvalence en fait le choix idéal partout.Il convient à tous les réseaux, du Voice au 10 gigabit Ethernet.

Devis personnalisé après Visio ou RDV sur site

Montage sans outil – facile avec ces connecteurs métalliques blindés

Transmission de données haute performance – la prise en charge de vitesses de transmission allant jusqu’à 10 Gbit/s garantit une performance maximale du réseau
Blindage optimal – La conception blindée réduit les interférences électromagnétiques, garantissant une qualité de signal stable
Installation sans outil – La conception innovante permet une installation rapide et facile sans outils spéciaux
Robuste – Le boîtier robuste et les matériaux de haute qualité garantissent des performances fiables, même dans des environnements exigeants

Ces connecteurs blindés de CAT 6A sauront facilement s’intégrer dans vos projets de câblage avec leurs normes orientées vers l’avenir et leur qualité haut de gamme pour votre réseau.

Conditionné :

A l’unité
Par sachet de 50 unités
Par carton de 500 unités

Catégorie 6a, 10GBase-T, 500 MHz
ISO/IEC 11801 3ème éd., EN 50173-1, IEC 60603-7-51
Convient pour PoE/PoE/4PPoE (IEEE 802.3af, 3at, 3bt)

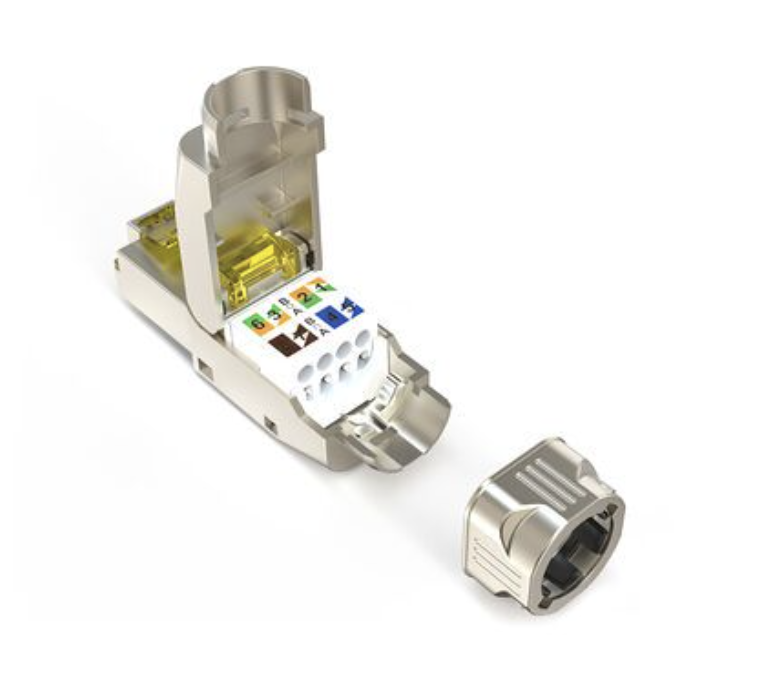

Installation des câbles avec des bornes auto-dénudantes LSA, détrompage couleur selon EIA/TIA 568 A&B

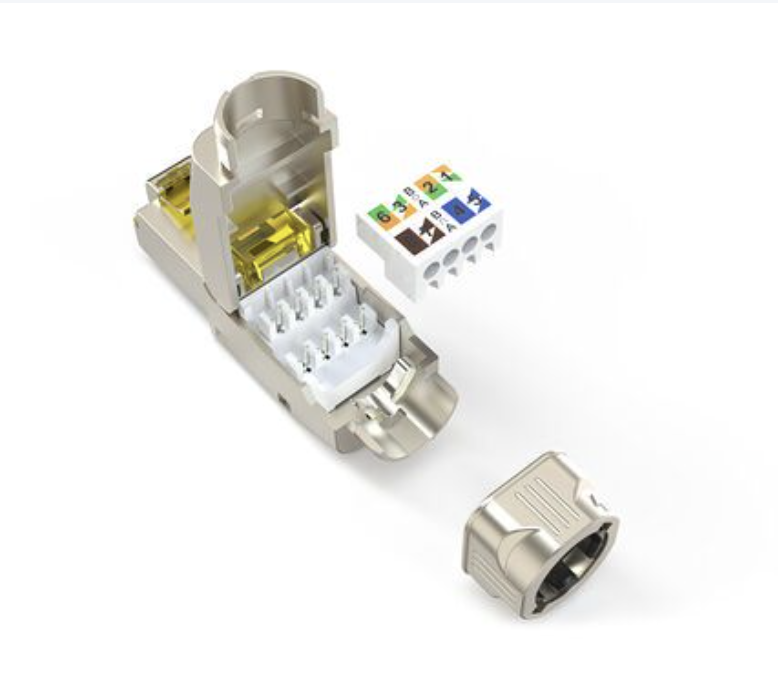

Décharge de traction et fixation des câbles via un bouchon à visser
Connecteur RJ45, 8P8C
Reprise de blindage à 360°
Matériau boîtier : Fonte de zinc
Matériau de contact : Bronze au phosphore
Revêtement des contacts : Nickel, doré 0,5 µ
Force d’insertion : 30 N max. (selon IEC 60603-7-5)
Température de fonctionnement : -20°C à +70°C (ISO/CEI 11801, ANSI/TIA 568 C.2)
Cycles d’enfichage : > 750 (ISO/CEI 11801, CEI 60603-7-5)
Diamètre câble en cuivre : AWG (27/7 – 22/1), torons et fil plein
Testé avec câble d’installation massif AWG 22/1
Normes : ISO/IEC 11801-1 ; EN-50173 ; ANSI/TIA 568-C ; EN 60603-7-4
Rigidité diélectrique : 1000 VCC (contact/contact), 1500 VCC (contact/masse)

Conseils pour le raccordement d’un connecteur RJ45 en catégorie 6 :

Pour un câble ou cordon Cat. 6A, le raccordement RJ45 doit respecter le schéma T568B est le plus couramment utilisé.

Broche	Conducteur	Paire
1	Blanc/Orange	Paire 2
2	Orange	Paire 2
3	Blanc/Vert	Paire 3
4	Bleu	Paire 1
5	Blanc/Bleu	Paire 1
6	Vert	Paire 3
7	Blanc/Marron	Paire 4
8	Marron	Paire 4

Conseils spécifiques à la Cat. 6A

Conserver les paires torsadées le plus près possible du connecteur.
Limiter fortement le détorsadage des conducteurs.
Utiliser un connecteur RJ45 spécifiquement prévu pour Cat. 6A.
Respecter le type de blindage du câble : U/UTP, F/UTP, U/FTP, F/FTP, etc.
Avec un câble blindé, assurer une continuité électrique du blindage jusqu’au connecteur.
Ne pas écraser ou déformer les paires lors de l’insertion.
Respecter le rayon de courbure du câble.
Maintenir la gaine extérieure au plus près de la zone de terminaison.
Éviter toute proximité prolongée avec les câbles de puissance.
Après raccordement, effectuer au minimum un test wiremap + continuité ; pour une installation professionnelle, réaliser une certification Cat. 6A du lien.

Point essentiel

La Cat. 6A permet notamment les transmissions 10 Gb/s jusqu’à 100 m dans une installation conforme. Pour conserver cette performance, il faut que l’ensemble du lien soit cohérent en catégorie et correctement installé.
