Mode opératoire recommandé pour préparer un câble et sertir ses connecteurs RJ45 :

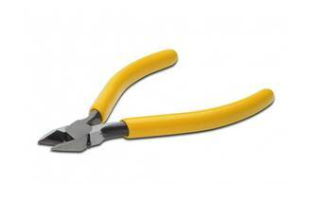

1. Préparer le câble

• Couper le câble proprement et perpendiculairement.
• Vérifier qu’il n’est ni écrasé, ni pincé, ni fortement courbé.
• Respecter le rayon de courbure minimal indiqué par le fabricant.
• Prévoir quelques centimètres de longueur supplémentaire pour travailler confortablement.

2. Dénuder la gaine extérieure

• Utiliser de préférence un outil de dénudage réglable adapté au diamètre du câble.
• Inciser uniquement la gaine extérieure, sans atteindre les conducteurs.
• Retirer la portion de gaine nécessaire au montage, et pas davantage.
• Éviter absolument de faire plusieurs entailles profondes autour du câble : elles peuvent endommager les écrans ou les isolants.

3. Préserver les paires torsadées : C’est le point essentiel.

• Ne détorsader les conducteurs que sur la longueur strictement nécessaire au raccordement.
• Ne pas tirer ou étirer les paires.
• Ne pas modifier la disposition des conducteurs plus que nécessaire.
• Respecter le schéma de câblage T568A ou T568B choisi pour l’installation — généralement T568B en environnement professionnel.
• Pour les catégories élevées, suivre en priorité la longueur maximale de détorsadage prescrite par le fabricant du connecteur.

Règle pratique : moins on détorsade, mieux c’est.

4. Préparer le blindage (si le câble est blindé : F/UTP, U/FTP, F/FTP ou S/FTP )

• Dégager la couche de blindage avec précaution ;
• Conserver la continuité électrique du blindage ;
• Ne pas couper le drain-wire s’il est prévu par la construction du câble ;
• Positionner la couche de blindage conformément au système de connexion utilisé.

Le blindage ne doit pas simplement « être présent » : il doit assurer une continuité électrique correcte entre câble, connecteur et panneau de brassage.

5. Mettre les conducteurs dans l’ordre

• Détorsader uniquement la portion nécessaire.
• Redresser légèrement les conducteurs, sans les étirer.
• Les positionner dans l’ordre du standard retenu.
• Vérifier deux fois l’ordre des couleurs avant insertion.

Pour du T568B (le plus couramment usité) :

6. Insérer dans le connecteur RJ45

• Faire pénétrer les conducteurs jusqu’à l’extrémité du connecteur.
• Vérifier visuellement que les 8 conducteurs arrivent bien en butée.
• La gaine extérieure doit généralement pénétrer suffisamment dans le connecteur pour être immobilisée par le système de retenue.
• Ne pas avoir une trop grande longueur de conducteurs détorsadés entre la gaine et les contacts.

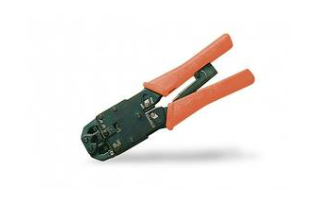

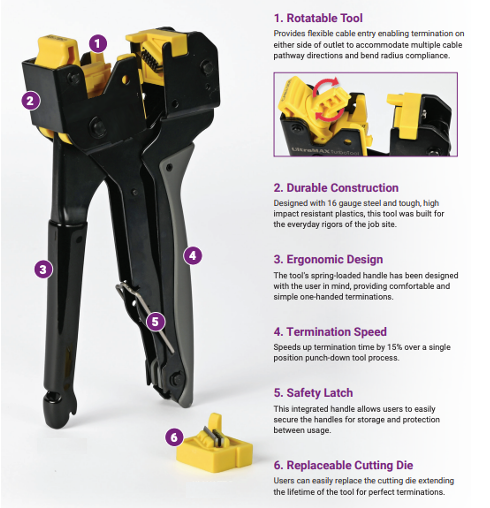

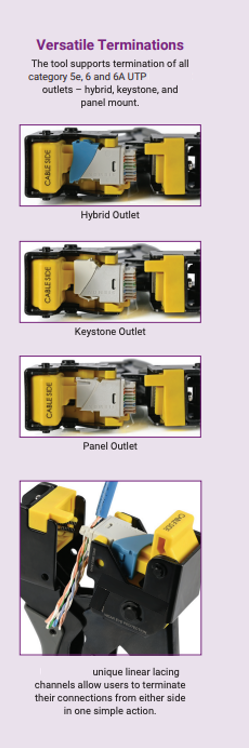

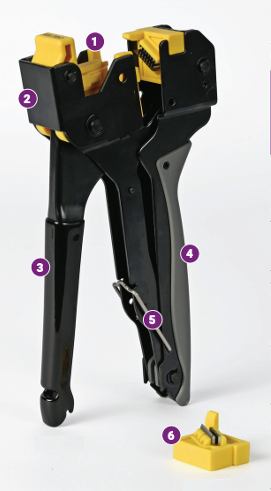

7. Sertir
Avec un connecteur RJ45 prévu pour le câble concerné :

• Placer correctement le connecteur dans la pince ;
• Effectuer un sertissage franc et complet, sans multiplier les pressions ;
• Vérifier que le dispositif de maintien de câble serre bien la gaine et non les conducteurs seuls.

⚠️ Attention : un câble Cat.6A/7/8.1 ne doit pas être raccordé avec un connecteur RJ45 quelconque. Il faut vérifier la compatibilité catégorie + diamètre + AWG + construction du câble + blindage + type de connecteur.

8. Contrôle après sertissage

Avant de considérer le cordon comme terminé :

1. Vérifier visuellement l’ordre des fils.
2. Vérifier que les 8 conducteurs sont bien en butée.
3. Vérifier que la gaine est correctement maintenue.
4. Vérifier le verrouillage mécanique du connecteur.
5. Contrôler la continuité avec un testeur de câblage RJ45.
6. Pour une installation exigeante ou une certification Cat.6A/7/8.1, effectuer un test de performance avec un certificateur adapté.
