Existe en torons / bobines :

25 ML / 50 ML / 100 ML / 250 ML / 500 ML / 1000 ML

Rappels définitions :

• Catégorie 7 =  Cette catégorie concerne les systèmes de câblage cuivre haute performance, jusqu’à 600 MHz, principalement destinés aux infrastructures Ethernet professionnelles et aux réseaux à haut débit. Elle répond aux besoins de transmission rapide, fiable et avec une meilleure immunité aux perturbations électromagnétiques, notamment pour les applications exigeantes. On le retrouve donc implantée dans les réseaux informatiques d’entreprise, data centers, serveurs, liaisons 10 Gb/s et installations nécessitant une marge de performance supérieure aux Cat. 6/6A. Plus coûteuse et plus contraignante à installer que la Cat. 6A ; elle nécessite des cordons, connecteurs et composants compatibles Cat. 7 pour exploiter pleinement ses performances.

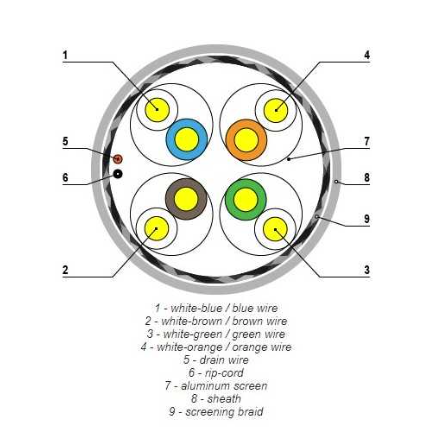

• Blindage S/FTP = Type de blindage du câble cuivre associant une tresse métallique générale et un blindage individuel de chaque paire par feuillard. Il répond au besoin d’une protection très élevée contre les perturbations électromagnétiques et la diaphonie, notamment dans les environnements fortement perturbés. Sa principale limite est un câble plus volumineux et plus rigide, nécessitant des composants compatibles et une bonne continuité du blindage et de la mise à la terre.

Respecter le rayon de courbure

C’est probablement la précaution mécanique la plus importante. Il ne faut jamais plier brutalement le cordon, créer un angle vif ou l’écraser derrière une baie/rack.

Pour un câble fixe Cat. 7, la norme IEC 61156-6 indique un rayon de courbure installé d’au moins 4 fois le diamètre extérieur du câble.

Mais la valeur à retenir en pratique est celle donnée par le fabricant du cordon, qui peut être plus contraignante.

Par exemple, un câble S/FTP Cat. 7 de diamètre 7,7 mm peut être spécifié à :

• ≥ 60 mm pendant la pose ;
• ≥ 30 mm une fois installé.

À éviter absolument

• Pli à 90° très serré ;
• Ecrasement sous un capot de baie ;
• Traction excessive ;
• Torsion du cordon ;
• Fixation avec un collier trop serré ;
• Enroulement en boucle très serrée.

Conseil : Lorsque le fabricant ne donne pas de valeur spécifique, mieux vaut prévoir une courbure généreuse plutôt que de travailler à la limite théorique.

Ne pas tirer sur le cordon par le connecteur

Lors du raccordement ou du déplacement d’une baie :

A éviter : Tirer sur le cordon en saisissant la fiche RJ45. La traction doit être exercée sur le câble, avec une courbure progressive, et non directement sur la fiche.

C’est particulièrement important avec les cordons comportant un blindage métallique et des connecteurs blindés, car une traction répétée peut détériorer la terminaison.

Respecter la continuité du blindage

C’est une particularité essentielle du S/FTP. Le blindage doit idéalement être continu : tresse + écrans des paires → connecteur blindé → port/prise compatible → équipement.

Le blindage ne doit donc pas être interrompu arbitrairement.

Dans les environnements fortement perturbés électromagnétiquement, les règles de câblage recommandent notamment de maintenir le blindage correctement raccordé à la terre et de conserver des connexions de blindage aussi courtes que possible.
