Courants forts / Courants faible / Câblage / Connectivité

Câble d’installation à paires torsadées CAT 7A – S/FTP

Son utilisation est le moyen idéal pour garantir des performances de canal optimales et le principal atout pour un système complet garanti de bout en bout

Devis personnalisé après Visio ou RDV sur site

ODC et son partenaire vous proposent plusieurs options de câbles entièrement blindés de catégorie 7 et de catégorie 7A qui complètent parfaitement les performances de nos prises blindées.
Les câbles SFTP de catégorie 7A 1200 et 1000 MHz dépassent toutes les exigences ISO/CEI pour les performances de transmission de catégorie 7A/classe FA.
Des câbles entièrement blindés avec des feuilles individuelles autour de chaque paire couplé à une tresse extérieure à haute couverture de protection offrent une immunité parfaite contre les interférences extérieures.
Les câbles S/FTP et F/FTP de catégorie 7 600 MHz dépassent toutes les exigences ISO/CEI pour les performances de transmission de catégorie 7/classe F au-delà de 600 MHz.
Les deux câbles sont construits avec des feuilles individuelles autour de chaque paire, et le câble S/FTP présente une tresse extérieure pour l’immunité au bruit tandis que le F/FTP a une feuille extérieure.
En outre, les gaines de câble S/FTP ont été qualifiées pour la fiabilité mécanique dans des environnements à haute température jusqu’à 75°C.
Dans les applications d’alimentation à distance PoE, ce câble peut être installé dans des environnements jusqu’à 60°C et ne subira pas de dégradation due à l’échauffement à l’intérieur du faisceau de câbles.

Proposez en 3 longueurs au choix : 305, 550 ou 1000 ML

Rappel des distinctions Cat. 7 Vs. Cat 7A :

Définitions :

CATÉGORIE 7 : Câblage cuivre haute performance jusqu’à 600 MHz, destiné notamment aux réseaux jusqu’à 10 Gb/s, aux environnements professionnels et aux infrastructures nécessitant un haut niveau d’immunité aux perturbations.
CATÉGORIE 7A : Evolution de la Catégorie 7, étendue jusqu’à 1 000 MHz. Elle conserve les performances Ethernet jusqu’à 10 Gb/s tout en offrant une bande passante supérieure et davantage de marge pour les applications multimédia haute fréquence et les infrastructures à forte exigence de pérennité.

Synthèse comparatives :

Critère	Catégorie 7 – Cat. 7 / Classe F	Catégorie 7A – Cat. 7A / Classe FA
Norme de référence	ISO/IEC 11801	ISO/IEC 11801
Bande passante spécifiée	jusqu’à 600 MHz	jusqu’à 1 000 MHz
Débit Ethernet courant	Jusqu’à 10 Gb/s	Jusqu’à 10 Gb/s
10GBASE-T sur 100 m	Oui	Oui
25GBASE-T / 40GBASE-T	Non prévu comme application standard	Potentiel / applications envisagées, mais ce n’est pas pour autant un câblage 25/40 Gb/s standard sur 100 m
Applications multimédia / vidéo haute fréquence	Oui	Oui, avec davantage de marge fréquentielle
Marge vis-à-vis des perturbations / diaphonie	Très élevée	Encore supérieure
Évolutivité	Très bonne	Supérieure
Blindage	Généralement S/FTP	Généralement S/FTP
Connectique ISO historique	GG45 / TERA	GG45 / TERA
RJ45	Possible selon les solutions constructeur, mais pas la connectique native historique de la Cat. 7	Idem
Longueur de canal	Jusqu’à 100 m	Jusqu’à 100 m
Positionnement	Réseaux très performants, 10 Gb/s	Réseaux très performants + besoin de bande passante accrue / pérennité

En bref :

La Cat. 7A ne permet pas aujourd’hui un débit Ethernet standard supérieur à la Cat. 7 sur 100 m : Les deux permettent le 10 Gb/s ; elle apporte surtout une bande passante deux tiers supérieure (1 000 MHz contre 600 MHz), donc davantage de marge pour les applications à haute fréquence et l’évolution future.

Rappel des niveaux de protection-blindage des paires :

F/FTP = Feuillard global + Feuillard par paire
S/FTP = Tresse globale + Feuillard par paire

Synthèse :

	F/FTP	S/FTP
Besoin satisfait	Protéger efficacement les transmissions contre les perturbations électromagnétiques	Maximiser la protection contre les perturbations électromagnétiques
Avantage principal	Bon compromis performance / encombrement / coût	Blindage global très performant et robuste
Limite principale	Blindage global moins robuste qu’une tresse	Cordon potentiellement plus rigide et plus coûteux
Usage privilégié	Réseaux professionnels, bureaux, datacenters	Datacenters, environnements industriels ou fortement perturbés
À retenir	Feuillard + feuillards	Tresse + feuillards

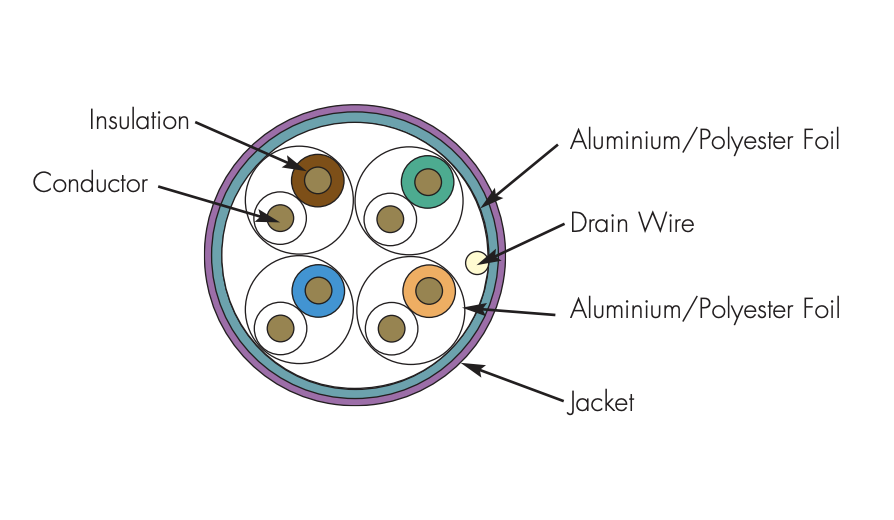

zoom sur le blindage F/FTP

Download

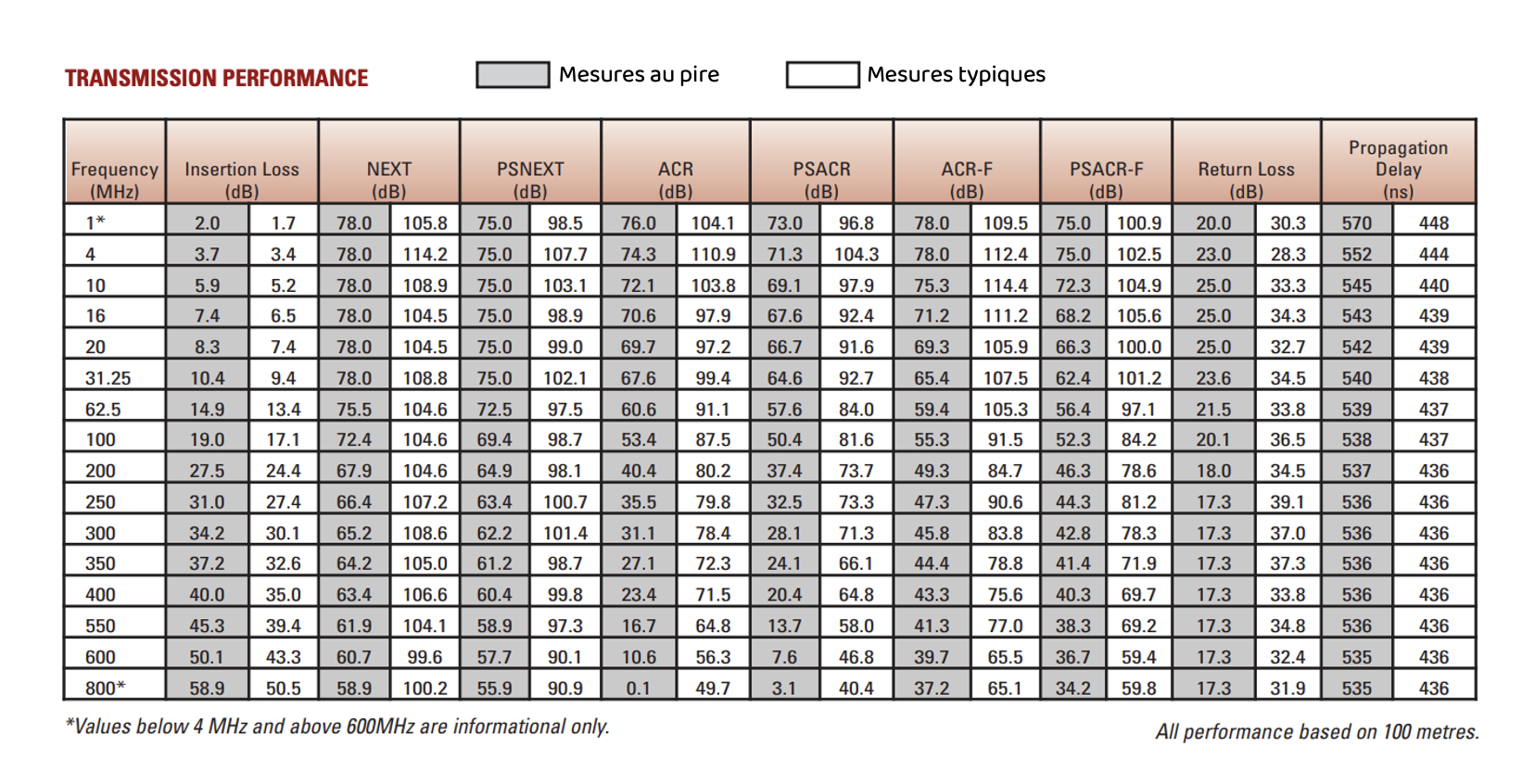

Propriétés de la transmission

Download
