Courants forts / Courants faible / Câblage / Connectivité

Patch cord fibre optique Monomode OS2

Cochez tous les standards qualité pour vos liaisons fibres

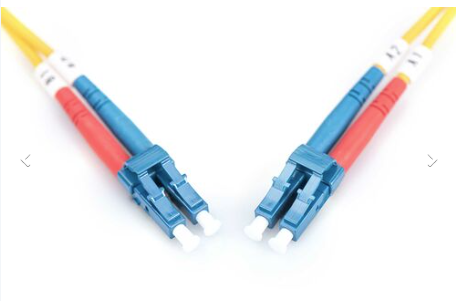

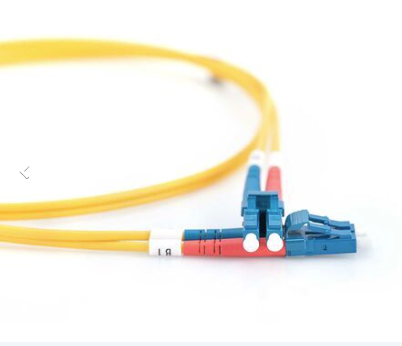

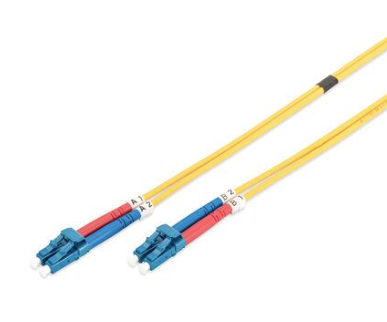

Le patch cord (ou jarretière optique) OS2 LC/LC est un câble de raccordement en fibre optique haute performance.

Pour bien comprendre ses usages et ses avantages, il faut décoder son appellation :

OS2 : Fibre monomode (Single-Mode), conçue pour les transmissions longue distance grâce un coeur trés fin fin qui ne transmet qu’un seul mode de lumière.
LC/LC : Equipé de connecteurs LC (Lucent Connector) à chaque extrémité. Le connecteur LC est un format miniature trés populaire doté d’un système de clip (verrouillage par clip type « push-pull »).

Devis personnalisé après Visio ou RDV sur site

Courants forts / Courants faible / Câblage / Connectivité

Patch cord fibre optique Monomode OS2

Cochez tous les standards qualité pour vos liaisons fibres

Le patch cord (ou jarretière optique) OS2 LC/LC est un câble de raccordement en fibre optique haute performance.

Pour bien comprendre ses usages et ses avantages, il faut décoder son appellation :

OS2 : Fibre monomode (Single-Mode), conçue pour les transmissions longue distance grâce un coeur trés fin fin qui ne transmet qu’un seul mode de lumière.
LC/LC : Equipé de connecteurs LC (Lucent Connector) à chaque extrémité. Le connecteur LC est un format miniature trés populaire doté d’un système de clip (verrouillage par clip type « push-pull »).

Devis personnalisé après Visio ou RDV sur site

Les patch cords OS2 LC/LC sont principalement utiliés dans les infrastructures réseaux exigeantes :

Data Centers : Pour interconnecter des serveurs, des commutateurs (switches) et des routeurs haute vitesse via des émetteurs-récepteurs optiques (modules SFP+, QSFP, etc.).
Réseaux de télécommunications et FAI : Pour relier les équipements terminaux de réseaux longue distance ou les infrastructures de réseaux métropolitains (MAN).
Réseaux d’entreprise longue distance : Pour relier des bâtiments distants au sein d’un même campus d’entreprise via un réseau étendu (WAN).
Applications à haut débit : Prise en charge des flux 10G, 40G, 100G, voire 400G et des technologies de multiplexage (CWDM/DWDM).

Disponible en différentes longueurs préconnectoriées 1ML , 2 ML, 5ML ou 10 ML / préconnectoriées en LC, SC & ST / et aussi en classes multimodes OM1, OM2, OM3, OM4 & OM5 / Consultez nous …

Ce type de cordon cumule les avantages technologiques de la fibre monomode OS2 et du connecteur LC :

Trés faibles pertes et longue portée : Contrairement à la fibre multimode (OM), la norme OS2 permet de transmettre des données sur des kilomètres (jusqu’à plus de 10 km, voire 20 km et plus selon les émetteurs) avec une atténuation minime du signal.
Gain de place (Facteur de forme miniature) : Le connecteur LC est deux fois plus petit que les anciens connecteurs SC. Sa taille réduite permet d’atteindre une forte densité de connexions dans les baies de brassage et les tiroirs optiques encombrés.
Haut débit et évolutivité : Il offre une bande passante quasi illimitée pour les protocoles réseaux modernes et futurs, tout en étant totalement insensible aux interférences électromagnétiques (EMI).
Sécurité et normalisation : Ils intègrent généralement une gaine de type LSZH (Low Smoke Zero Halogen), ce qui signifie qu’en cas d’incendie, le câble dégage trés peu de fumée et pas de gaz toxiques, répondant ainsi aux normes de sécurité strictes des bâtiments tertiaires et des datacenters.

Câble duplex
LSOH
Connecteur avec férule en céramique
Diamètre du câble : 3 mm
Emballé unitairement avec protocole de mesure
Branchement 1: LC ou SC
Branchement 2: LC ou SC
Câbles de couleur: jaune
Classe de fibre: OS2
Diamètre de la fibre: 9/125µ
Emballage: Polysac DIGITUS
Gamme: Fiber Optic Patch Cables
Mode: Singlemode
Protecteur de contact: Unicolore
Type de câble: I-VH 2E9/125µ
Longueur: 1, 2, 5 ou 10 ML

Préconnectorisation possibles :

LC, SC, ST

Classes de fibres aussi disponibles :

OM1 (62.5/125 µ), OM2, OM3, OM4 & OM5 (50/125 µ)

Les 10 questions clés à se poser pour choisir votre jarretière – jumper fibre optique :

Quel type de fibre ?
- Monomode OS2
- Multimode OM3
- Multimode OM4
- Eventuellement OM5 selon l’application.
Quel équipement est raccordé à chaque extrémité ?
- Switch ↔ panneau de brassage
- Switch ↔ switch
- ODF ↔ équipement actif
- Transceiver/SFP ↔ panneau optique, etc.
Quels connecteurs sont nécessaires à chaque extrémité ?
- LC
- SC
- ST
- FC
- MPO/MTP pour les liaisons multifibres.
Une jarretière peut évidemment avoir deux connecteurs différents : LC/SC, LC/LC, LC/MPO, etc.
Quel type de polissage ?
- UPC
- APC
⚠️ Il ne faut pas mélanger UPC et APC sur une même liaison.
Combien de fibres ?
- Duplex : 2 fibres, généralement pour une liaison bidirectionnelle classique.
- Simplex : 1 fibre.
- Multifibres : 8, 12, 24 fibres ou davantage, notamment en MPO/MTP.
Quelle longueur faut-il réellement ?

Il faut éviter à la fois une jarretière trop courte et une longueur excessive qui crée des boucles dans les baies.
En baie, prévoir généralement une longueur permettant un cheminement propre et un rayon de courbure respecté.
Quel débit doit être supporté ?
Par exemple :
- 1 Gb/s
- 10 Gb/s
- 25 Gb/s
- 40/100 Gb/s
- 200/400 Gb/s, etc.
Le choix fibre/connectique doit être compatible avec le transceiver utilisé.
Quelle distance doit parcourir la liaison ?

C’est déterminant pour choisir entre monomode et multimode et pour vérifier le budget optique.
Dans quel environnement la jarretière sera-t-elle installée ?
- Baie informatique classique
- Data center
- Sous plancher technique
- Faux plafond
- Zone industrielle
- Environnement poussiéreux ou soumis aux manipulations fréquentes
Cela peut orienter vers une gaine LSZH, renforcée, uniboot, duplex, etc.
Quelles contraintes mécaniques et de maintenance ?

Rayon de courbure minimal
Densité de brassage
Besoin d’un câble uniboot
Polarité à respecter
Repérage des fibres
Facilité de nettoyage et de maintenance
Résistance à l’arrachement
Compatibilité avec les panneaux et guides de câbles.

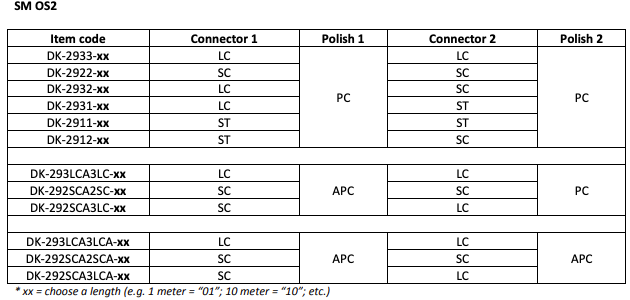

Gamme patch cord OS2
