Courants forts / Courants faible / Câblage / Connectivité

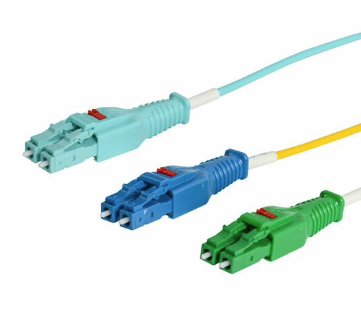

Jarretière Bladepatch©

Cochez tous les standards qualité pour vos liaisons fibres : ISO/IEC 11801-1, ANSI / TIA 568.3, TIA 604-10, IEC 61754-20, IEC 61753 Cat.C, Telcordia GR-236-CORE Issue 4/ RoHs Compliant

Particulièrement recommandées dans les environnements data center à trés haute densité pour les usages suivants :

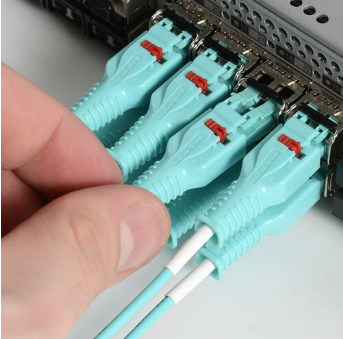

  • Connexion des équipements denses : Leur conception innovante avec un loquet push-pull actionné par la botte du connecteur permet de les brancher et débrancher aisément dans des espaces exigüs,
  • Sécurisation et maintenance : Elles réduisent les risques de déconnexion intempestifs des ports adjacents et facilitent grandement les opérations de brassage sur les serveurs blade et les switchs à  haute densité de ports.
Descriptif détaillé
Devis personnalisé après Visio ou RDV sur site
Courants forts / Courants faible / Câblage / Connectivité

Jarretière Bladepatch©

Cochez tous les standards qualité pour vos liaisons fibres : ISO/IEC 11801-1, ANSI / TIA 568.3, TIA 604-10, IEC 61754-20, IEC 61753 Cat.C, Telcordia GR-236-CORE Issue 4/ RoHs Compliant

Particulièrement recommandées dans les environnements data center à trés haute densité pour les usages suivants :

  • Connexion des équipements denses : Leur conception innovante avec un loquet push-pull actionné par la botte du connecteur permet de les brancher et débrancher aisément dans des espaces exigüs,
  • Sécurisation et maintenance : Elles réduisent les risques de déconnexion intempestifs des ports adjacents et facilitent grandement les opérations de brassage sur les serveurs blade et les switchs à  haute densité de ports.
Descriptif détaillé
Devis personnalisé après Visio ou RDV sur site
Capture d’écran 2026-08-12 à 10.55.32
Capture d’écran 2026-08-12 à 10.56.48
Capture d’écran 2026-08-12 à 10.55.41
Capture d’écran 2026-08-12 à 10.55.10
Capture d’écran 2026-08-12 à 10.55.03
Capture d’écran 2026-08-12 à 10.55.24
Capture d’écran 2026-08-12 à 10.54.39
Capture d’écran 2026-08-12 à 10.54.50
Capture d’écran 2026-08-12 à 10.57.27
Capture d’écran 2026-08-12 à 10.57.17

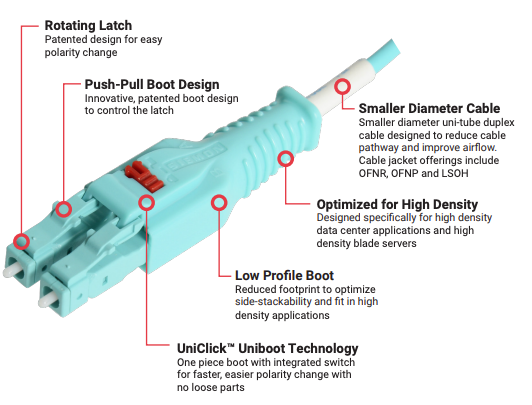

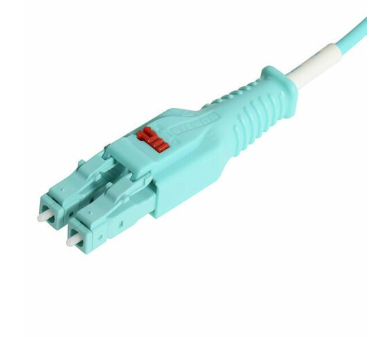

Les jarretières – jumpers BladePatch® sont spécifiquement conçues pour les environnements de haute densité, tels que les data centers et les salles serveurs. Elles sont recommandées pour les usages suivants :

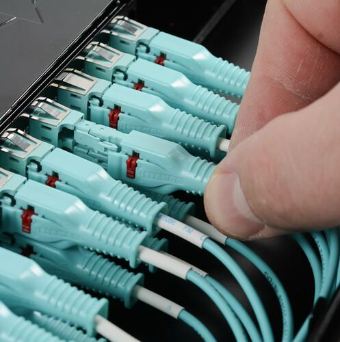

  • Gestion de l’espace restreint : Grâce à leur conception avec un système « push-pull » (pousser-tirer), elles permettent une insertion et un retrait faciles dans des zones trés encombrées où les connecteurs classiques seraient difficiles à manipuler.

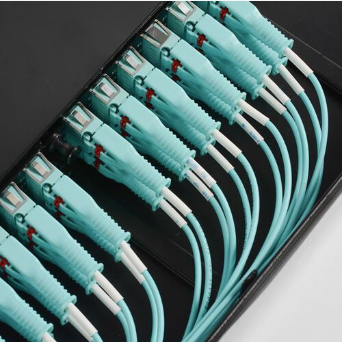

  • Optimisation des flux d’air : Leur câble à diamètre réduit permet de limiter l’encombrement dans les chemins de câbles, favorisant une meilleure circulation de l’air et évacuation de la dissipation calorifique contribuant ainsi à une meilleure efficacité énergétique des équipements.

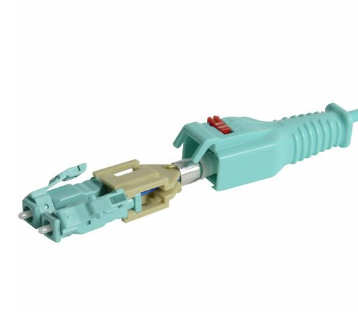

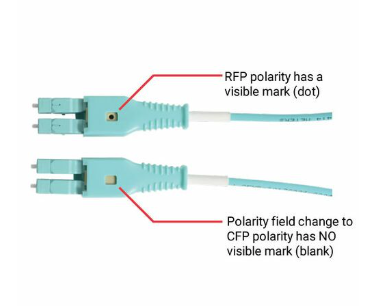

  • Facilité de maintenance : La technologie UniClick® intégrée permet de changer la polarité rapidement sans risque d’endommager la fibre, ce qui simplifie grandement la gestion des câblages complexes sur les serveurs lames (blade) et les panneaux de brassage.

Longueur standard ou sur mesure, consultez nous …

Besoin d'un conseil ?
Procédures de tests appliqués avant commercialisation :
  • Caractéristiques optiques
  • Tests de vibration
  • Cycle thermique
  • Vieillissement thermique
  • Tests de choc
  • Résistance à l’humidité
Insensibilité aux rayons de courbure :
  • Multimode OM3 Selon TIA/EIA-492AAAC, CEI 60793-2-10 A1a.2
  • Multimode OM4 Selon TIA/EIA-492AAAD, CEI 60793-2-10 A1a.3
  • Monomode OS1/OS2 Selon TIA-492CAAB, CEI 60793-2-50 B1.3, UIT-T G.652 C/D, UIT-T G.657.A2

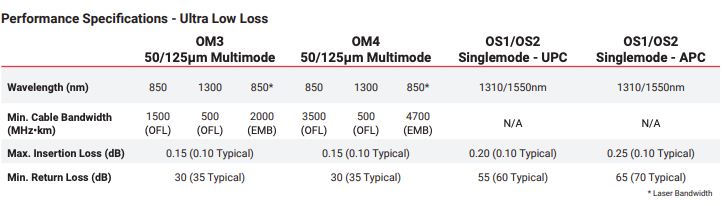

Spécifications techniques & Performances (Perte ultra faible) :

OM3 – Multimode 50/125 µm

  • Longueur d’onde (nm) : 850 / 1300 / 850*
  • Bande passante min. du câble (MHz*km) : 1500 (OFL) / 500 (OFL) / 2000 (EMB)
  • Perte d’insertion max. (dB) : 0,15 (0,10 typique)
  • Perte de retour min. (dB) : 30 (35 typique)

OM4 – Multimode 50/125 µm

  • Longueur d’onde (nm) : 850 / 1300 / 850*
  • Bande passante min. du câble (MHz*km) : 3500 (OFL) / 500 (OFL) / 4700 (EMB)
  • Perte d’insertion max. (dB) : 0,15 (0,10 typique)
  • Perte de retour min. (dB) : 30 (35 typique)

OS1/OS2 – Monomode (UPC)

  • Longueur d’onde (nm) : 1310/1550 nm
  • Bande passante min. du câble (MHz*km) : N/A
  • Perte d’insertion max. (dB) : 0,20 (0,10 typique)
  • Perte de retour min. (dB) : 55 (60 typique)

OS1/OS2 – Monomode (APC)

  • Longueur d’onde (nm) : 1310/1550 nm
  • Bande passante min. du câble (MHz*km) : N/A
  • Perte d’insertion max. (dB) : 0,25 (0,10 typique)
  • Perte de retour min. (dB) : 65 (70 typique)

* Bande passante laser

Les 10 questions clés à se poser pour choisir votre jarretière fibre optique :

  1. Quel type de fibre ?
    • Monomode OS2
    • Multimode OM3
    • Multimode OM4
    • éventuellement OM5 selon l’application.
  2. Quel équipement est raccordé à chaque extrémité ?
    • Switch ↔ panneau de brassage
    • Switch ↔ switch
    • ODF ↔ équipement actif
    • Transceiver/SFP ↔ panneau optique, etc.

  3. Quels connecteurs sont nécessaires à chaque extrémité ?

    • LC
    • SC
    • ST
    • FC
    • MPO/MTP pour les liaisons multifibres.

    Une jarretière peut évidemment avoir deux connecteurs différents : LC/SC, LC/LC, LC/MPO, etc.

  4. Quel type de polissage ?

    • UPC
    • APC

    ⚠️ Il ne faut pas mélanger UPC et APC sur une même liaison.

  5. Combien de fibres ?
    • Duplex : 2 fibres, généralement pour une liaison bidirectionnelle classique.
    • Simplex : 1 fibre.
    • Multifibres : 8, 12, 24 fibres ou davantage, notamment en MPO/MTP.

  6. Quelle longueur faut-il réellement ?

    Il faut éviter à la fois une jarretière trop courte et une longueur excessive qui crée des boucles dans les baies.
    En baie, prévoir généralement une longueur permettant un cheminement propre et un rayon de courbure respecté.

  7. Quel débit doit être supporté ?
    Par exemple :

    • 1 Gb/s
    • 10 Gb/s
    • 25 Gb/s
    • 40/100 Gb/s
    • 200/400 Gb/s, etc.

    Le choix fibre/connectique doit être compatible avec le transceiver utilisé.

  8. Quelle distance doit parcourir la liaison ?

    C’est déterminant pour choisir entre monomode et multimode et pour vérifier le budget optique.

  9. Dans quel environnement la jarretière sera-t-elle installée ?

    • Baie informatique classique
    • Data center
    • Sous plancher technique
    • Faux plafond
    • Zone industrielle
    • Environnement poussiéreux ou soumis aux manipulations fréquentes

    Cela peut orienter vers une gaine LSZH, renforcée, uniboot, duplex, etc.

  10. Quelles contraintes mécaniques et de maintenance ?
  • Rayon de courbure minimal
  • Densité de brassage
  • Besoin d’un câble uniboot
  • Polarité à respecter
  • Repérage des fibres
  • Facilité de nettoyage et de maintenance
  • Résistance à l’arrachement
  • Compatibilité avec les panneaux et guides de câbles.

Le Bladepatch® en détail

Download

Les spécifications selon les modes et générations

Download

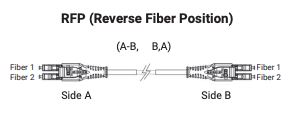

L'inversion de polarité intrinsèque

Download
