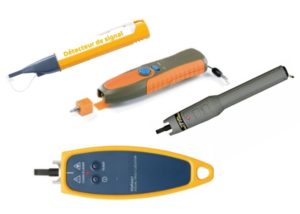

Les VFL : « Où puis-je voir le défaut ? » |
|

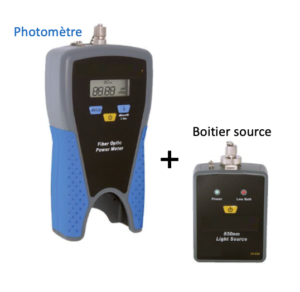

Les Photomètres : « Quelle puissance/perte j’ai sur cette liaison ? »
|
|
Le Réflectomètre de niveau 1 : « Où se trouve précisément le défaut ? » / Modèle typé « Dépannage / expertise terrain » |
|
Le réflectomètre de niveau 2 « Où est le défaut, quelle est la performance de la liaison et puis-je documenter/certifier le résultat ? » / Modèle typé » Certification » |
Un réflectomètre OTDR analyse la fibre en envoyant des impulsions lumineuses et en observant les réflexions et les retours de lumière.
Il permet de mesurer la longueur de la fibre, localiser précisément un défaut ou une rupture et identifier les événements présents sur la liaison : Connecteurs, épissures, courbures, etc.
Le réflectomètre répond à la question « Où se trouve le problème et à quelle distance ? »
l’OTDR permet à la fois de diagnostiquer et de localiser précisément les défauts, grâce à une mesure en fonction de la distance.
l’Optical Time Domain Reflectometer envoie des impulsions lumineuses dans la fibre et analyse la petite quantité de lumière qui revient vers lui par rétrodiffusion ou par réflexion lorsqu’elle rencontre un événement : connecteur, épissure, courbure, rupture, extrémité de fibre, etc.
Il mesure le temps nécessaire au retour de cette lumière. Comme la lumière se déplace à une vitesse connue dans la fibre, l’appareil peut calculer à quelle distance se trouve l’événement.
Les outils de calibrage du référentiel et de mesure ; s’assurer de la qualité et de la parfaite restitution du signal optique

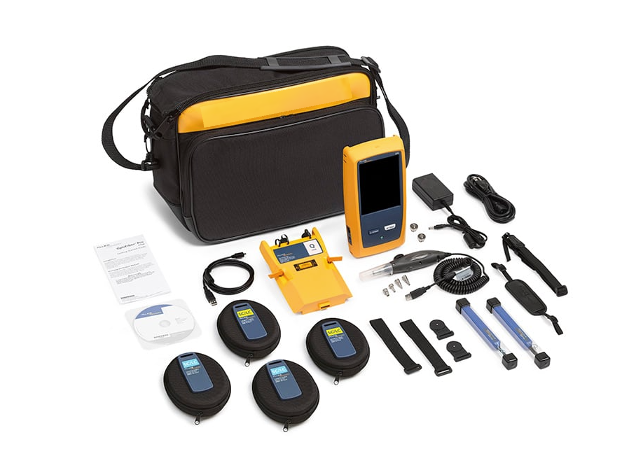

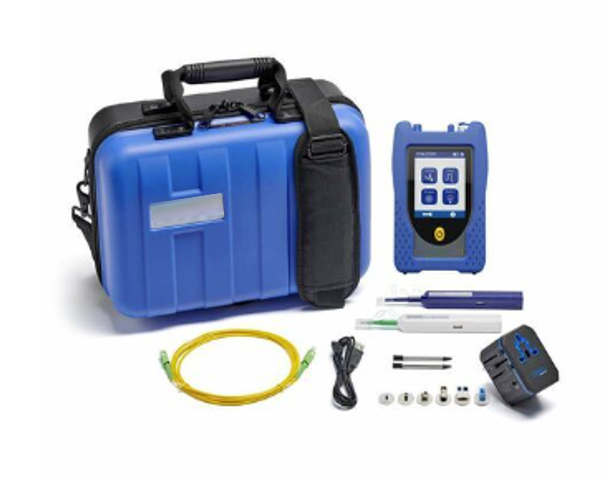

Chacun de ces 2 modèles peut être vendu en boîtier mesureur seul ou avec sa malette de rangement et tous ses accessoires complémentaires
OU

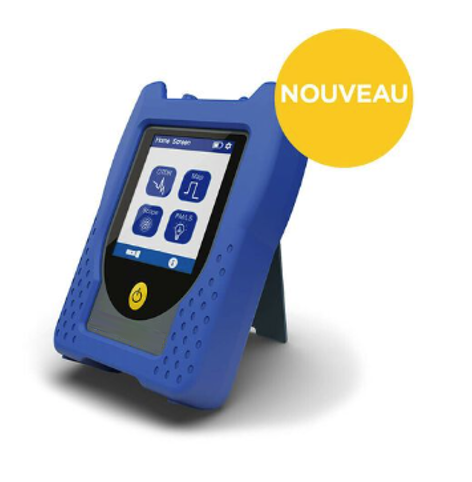

Descriptif technique :Cet OTDR est le premier du marché qui soit spécialement conçu pour relever des défis uniques d’une infrastructure d’entreprise en fibre optique.
Différents modèles sont proposés dans la même gamme, kits et accessoires pour les réflectomètres optiques :

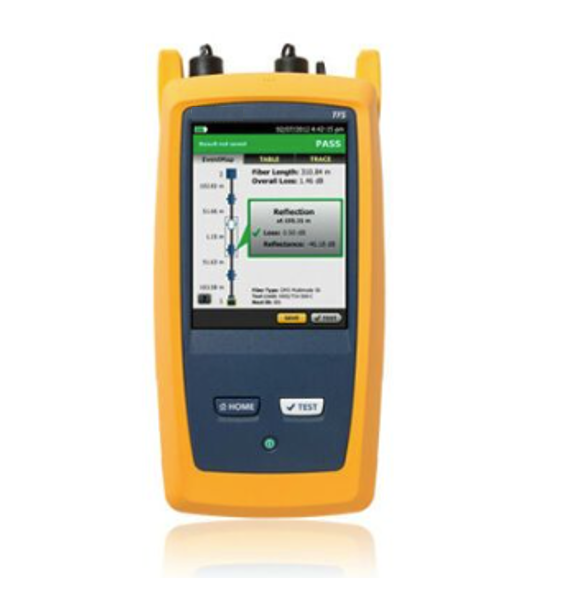

Descriptif technique :Ce réflectomètre OTDR appartient à une nouvelle gamme des testeurs fibre optique qui a pour but de mesurer, dépanner et certifier les câblages le plus rapidement possible et avec la plus grande précision.
Des paramètres de tests personnalisés sont disponibles afin de s’adapter à tout type d’application.
Quant à l’OTDR PoN, il sert à identifier les coupleurs télécoms et à fournir le dépannage des réseaux actifs et inactifs. La longueur d’onde 1625nm permet aussi de tester des liens opérateurs actifs sans perturbation les autres paramètres.
| Modèles proposés | |
|
|---|---|---|
| Objectifs / besoins | Diagnostiquer, mesurer et localiser les défauts sur une liaison fibre | Certifier, diagnostiquer et documenter une liaison fibre |
| Principe | Envoie des impulsions lumineuses et analyse leur retour | Même principe OTDR |
| Localisation d’une rupture | ✅ | ✅ |
| Localisation d’une épissure / connecteur | ✅ | ✅ |
| Localisation d’une macrocourbure | ✅ | ✅ |
| Mesure de la distance | ✅ | ✅ |
| Mesure de l’atténuation | ✅ | ✅ |
| Mesure de la réflectance | ✅ | ✅ |
| Fibre multimode | ✅ | ✅ selon module |
| Fibre monomode | ✅ | ✅ selon module |
| 850 / 1300 nm | ✅ selon modèle | ✅ module multimode |
| 1310 / 1550 nm | ✅ | ✅ module monomode |
| 1625 nm | ✅
sur certaines versions |
✅
sur versions HDR |
| Détection des macrocourbures | ✅ | ✅ |
| Analyse automatique | ✅ | Très poussée |
| Interface utilisateur | Écran tactile, interface graphique selon modèle | Interface Taptive™ très orientée simplicité d’utilisation |
| Cartographie / représentation graphique | ✅ selon modèle | Très développée |
| Rapports de test | ✅ | Très développés avec LinkWare™ |
| Certification fibre | 🟠 Diagnostic/qualification | 🟢 Positionnement fort : certification Tier 2 |
| Gestion de campagnes de tests | ✅ selon modèle | 🟢 Très développée avec Versiv™ / ProjX™ |
| Positionnement | OTDR de diagnostic et d’expertise | OTDR professionnel de certification, diagnostic et documentation |
