Cette structure en acier entretoisée haute résistance est conçue pour les locaux techniques, salles informatiques et data centers soumis à de fortes contraintes mécaniques.
Sa conception permet de créer un plancher surélevé particulièrement stable et résistant, capable d’accompagner l’installation de baies informatiques ultra-lourdes, de réseaux techniques importants et, selon la configuration retenue, d’équipements de très forte densité.
Avec une charge répartie annoncée jusqu’à 4 tonnes/m², des supports espacés de 600 × 800 mm et une plage de hauteur de 400 à 1 500 mm, cette innovation constitue une solution particulièrement adaptée aux infrastructures IT dont les contraintes dépassent celles d’un plancher technique traditionnel et se révèle trés performante pour accueillir les baies de type DLC / GPU / dédiée I.A.
Cette structure en acier entretoisée haute résistance est conçue pour les locaux techniques, salles informatiques et data centers soumis à de fortes contraintes mécaniques.
Sa conception permet de créer un plancher surélevé particulièrement stable et résistant, capable d’accompagner l’installation de baies informatiques ultra-lourdes, de réseaux techniques importants et, selon la configuration retenue, d’équipements de très forte densité.
Avec une charge répartie annoncée jusqu’à 4 tonnes/m², des supports espacés de 600 × 800 mm et une plage de hauteur de 400 à 1 500 mm, cette innovation constitue une solution particulièrement adaptée aux infrastructures IT dont les contraintes dépassent celles d’un plancher technique traditionnel et se révèle trés performante pour accueillir les baies de type DLC / GPU / dédiée I.A.
L’évolution des data centers fait apparaître une nouvelle génération de contraintes mécaniques et des contraintes de supportage de charges jamais vues auparavant.
L’arrivée des baies haute densité, racks GPU, infrastructures AI/HPC et équipements à refroidissement liquide (DLC) augmente fortement les charges concentrées exercées sur le sol. À cela s’ajoutent les contraintes liées aux réseaux électriques, aux circuits hydrauliques, aux distributions de refroidissement et à l’accessibilité du plénum.
Dans ce contexte, le choix de la structure du plancher technique devient un véritable sujet d’exploitation.
Cette structure est spécifiquement destinée aux environnements techniques exigeants. Elle est constituée d’éléments préfabriqués en acier assemblés entre eux, avec traverses et pieds de vérins réalisés en tubes acier rectangulaires de section 80 × 40 mm. Les pieds sont réglables afin de garantir la planéité de l’ensemble.
La structure est annoncée pour des hauteurs de plancher de 400 à 1 500 mm, permettant de disposer d’un plénum important pour les réseaux techniques et en particulier l’implantation de circuits hydrauliques et refroidissements liquides (water-pipe). Elle facilite grandement les opérations d’intervention et de maintenance.
Son intérêt est particulièrement marqué lorsque le data center doit accueillir des équipements lourds tout en conservant une infrastructure évolutive et accessible.
Ces châssis sont ainsi régulièrement préconisés dans les projets de création, de rénovation ou de transformation de salles informatiques, notamment lorsque l’urbanisation doit évoluer progressivement vers des densités électriques et thermiques plus élevées.
Transmettez-nous votre plan d’implantation, les caractéristiques de vos racks et vos contraintes de charge, le contexte de votre projet
Nous pouvons vous aider à définir la configuration technique exacte de la structure de supportage et à identifier les éventuelles adaptations nécessaires avant intervention.
Avec une charge répartie annoncée jusqu’à 4 t/m², cette structure vise les applications où les contraintes mécaniques deviennent déterminantes.
La conception entretoisée améliore fortement la stabilité latérale de l’ensemble et permet notamment de conserver une bonne tenue lorsque plusieurs dalles sont ouvertes simultanément.
La solution est particulièrement intéressante lorsque l’urbanisation évolue vers des baies plus lourdes et plus denses.
Elle constitue notamment une piste à étudier pour les infrastructures GPU, AI/HPC et DLC.
Avec une hauteur pouvant atteindre 1 500 mm, la structure permet de réserver un volume conséquent aux réseaux et facilite leur accessibilité.

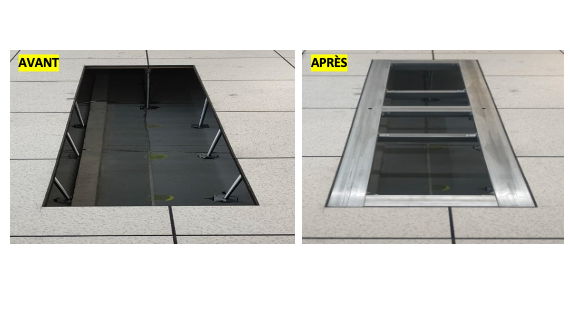

Jusqu’à 70 % de supports au sol en moins qu’un plancher surélevé traditionnel, ce qui contribue à libérer les espaces d’accès sous le plancher.
La structure accompagne l’évolution des installations et permet d’adapter progressivement l’environnement technique aux nouveaux besoins du data center.
Structure destinée notamment aux locaux techniques, informatiques et téléphoniques adaptée aussi aux zones sismiques.
Les planchers surélevés sont principalement encadrés en France par deux références :
La NF EN 12825 caractérise notamment les performances mécaniques des systèmes complets, en prenant en compte l’association entre dalles et structure. La classification de charge et la classification de flèche permettent de caractériser la résistance et la rigidité du système.
Le DTU 57.1 traite quant à lui des conditions de mise en œuvre, de l’état des locaux, des matériaux et de différents points relatifs à l’installation du plancher surélevé.
Il convient de ne pas confondre :
la capacité mécanique annoncée de la structure
avec
la capacité admissible d’une configuration complète de plancher sous une charge particulière.
Dans un data center à forte densité, la conformité et le dimensionnement doivent donc être appréciés au niveau du système installé et de son usage réel, notamment pour les charges concentrées, roulantes ou exceptionnelles.
Pour un projet comportant des racks AI/HPC ou DLC particulièrement lourds, le dimensionnement doit être validé à partir des charges réelles et des prescriptions du fabricant, du bureau d’études et des documents contractuels applicables.
| Solution | Structure acier entretoisée |
| Application principale | Locaux techniques, salles informatiques, data centers |
| Charge répartie annoncée | Jusqu’à 4 t/m² |
| Entraxe des supports indiqué | Lx 600 mm / Ly 800 mm / Lz 600 mm |
| Hauteur de plancher | 400 à 1 500 mm |
| Matériau | Acier |
| Traverses / pieds | Tubes acier rectangulaires 80 × 40 mm |
| Réglage des pieds | ±25 mm |
| Assemblage | Éléments préfabriqués assemblés entre eux |
| Protection des éléments d’assemblage | Galvanisation à chaud |
| Comportement au feu | Structure totalement inerte au feu / classement M0 |
| Mise à la terre | Deux systèmes de liaison aux extrémités opposées de la zone équipée |
| Sismicité | Solution annoncée comme adaptée aux zones sismiques |
| Charges exceptionnelles | Châssis spécifiques proposés pour certaines charges exceptionnelles |
| Fabrication | France 100% |
Le choix d’une telle structure ne doit pas être effectué uniquement à partir de la puissance ou du poids nominal des racks.
Dans un data center, il convient d’abord de caractériser les charges réelles et leur répartition.
Il est recommandé de disposer au minimum de :
Une baie de plusieurs centaines de kilogrammes ou dépassant la tonne ne sollicite pas le plancher de la même manière qu’une charge uniformément répartie.
Il faut donc distinguer :
charge répartie ≠ charge ponctuelle ≠ charge roulante.
Pour les racks très lourds ou les équipements particuliers, COMEY prévoit notamment des châssis spécifiques pour charges exceptionnelles.
Dans le cas d’un projet AI/HPC ou DLC, nous recommandons d’intégrer dès la conception :
L’objectif est de dimensionner l’infrastructure pour le data center à venir, et pas uniquement pour la configuration informatique du jour.
